KQ2X / KQ2XD தொடர் மல்டி-வே புஷ்-இன் பொருத்துதலைக் குறைக்கிறது

SOLH KQ2X / KQ2XD தொடர் Y & மல்டி-வே புஷ்-இன் ஃபிட்டிங் | SMC சமமான நியூமேடிக் ஸ்ப்ளிட்டர்

பிராண்ட்: SOLH by Richge Technology | SMC KQ2X / KQ2XD மாற்றீடு Y & 4-வே புஷ்-இன் ஸ்ப்ளிட்டரைக் குறைக்கிறது

1. தயாரிப்பு கண்ணோட்டம்

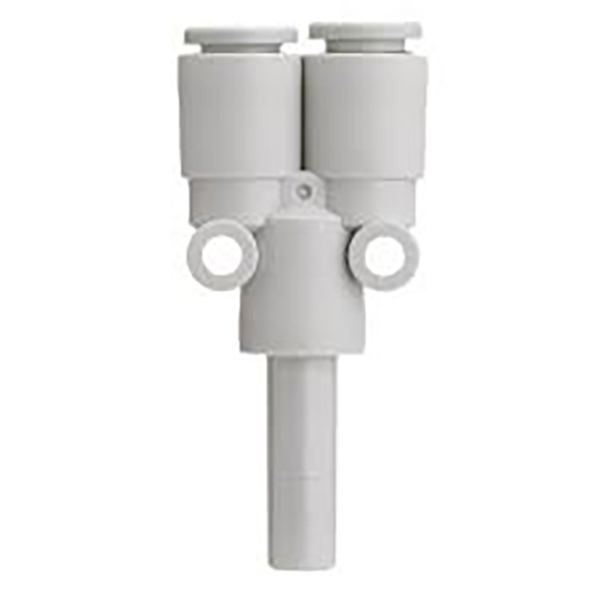

KQ2X தொடர்: Y-வகை பிரிப்பான் குறைக்கிறது, 1 இன் 2 அவுட்

     KQ2X என்பது Y-வடிவ 1-க்கு 2 குறைக்கும் புஷ்-இன் பொருத்துதல் ஆகும். போர்ட் ② ஒரு ஒற்றை தண்டு துறைமுகம்; போர்ட் ① இரண்டு ஒத்த புஷ்-இன் போர்ட்களைக் கொண்டுள்ளது. இது ஒரு உள்வரும் ஏர் ஸ்ட்ரீமை வெவ்வேறு இன்லெட் & அவுட்லெட் ட்யூப் அளவுகளுடன் இரண்டு சம விட்டம் வெளியீடுகளாகப் பிரிக்கிறது, நியூமேடிக் சர்க்யூட்கள் மற்றும் வெற்றிடக் கோடு விநியோகத்திற்கான பைப்லைன் கிளைகளைக் குறைப்பதை உணர்ந்து கொள்கிறது.

     பொருள்: PBT பிளாஸ்டிக் உடல், NBR சீல் வளையங்கள். PU / PA நியூமேடிக் குழாய்களுடன் இணக்கமானது. விரைவான புஷ்-டு-கனெக்ட் அசெம்பிளி, PTFE டேப் தேவையில்லை.

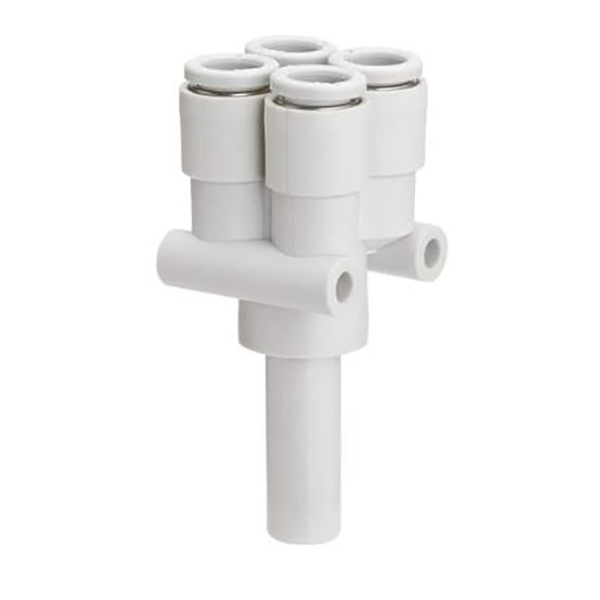

KQ2XD தொடர்: குறுக்கு வகை 4-வழி பிரிப்பான், 4 இல் 1

     KQ2XD என்பது 1 முதல் 4 வரை குறைக்கும் மல்டி-போர்ட் புஷ்-இன் பொருத்துதல் ஆகும். போர்ட் ② ஒரு ஒற்றை தண்டு துறைமுகம்; போர்ட் ① நான்கு ஒத்த புஷ்-இன் போர்ட்களை வழங்குகிறது. இது ஒரு காற்று விநியோகத்தை நான்கு சம விட்டம் கொண்ட கிளைகளாக பிரிக்கிறது, வடிவமைப்பைக் குறைத்து, பெருகிவரும் இடத்தை மிச்சப்படுத்துகிறது. மல்டி-ஸ்டேஷன் மினியேச்சர் வெற்றிடம் அல்லது நியூமேடிக் விநியோகத்திற்கு ஏற்றது.

KQ2X போன்ற பொருள்: PBT உடல் + NBR முத்திரைகள், புஷ்-இன் அமைப்பு, PU மற்றும் நைலான் காற்று குழாய்களுடன் இணக்கமானது.

2. மாதிரி குறியீடு விளக்கம்

KQ2X தொடர்

  வடிவம்: KQ2XXX-XX
     முதல் இரண்டு இலக்கங்கள்: இரண்டு கிளை துறைமுகங்களின் குழாய் OD (போர்ட் ①)
     கடைசி இரண்டு இலக்கங்கள்: மெயின் இன்லெட் போர்ட்டின் தண்டு வெளிப்புற விட்டம் (போர்ட் ②)
     எடுத்துக்காட்டு: KQ2X04-06 → போர்ட் ①: இரண்டு × Φ4 புஷ்-இன் போர்ட்கள்; போர்ட் ②: Φ6 தண்டு

KQ2XD தொடர்

   வடிவம்: KQ2XDXX-XX
     முதல் இரண்டு இலக்கங்கள்: நான்கு கிளை துறைமுகங்களின் குழாய் OD (போர்ட் ①)
     கடைசி இரண்டு இலக்கங்கள்: மெயின் இன்லெட் போர்ட்டின் தண்டு வெளிப்புற விட்டம் (போர்ட் ②)
     எடுத்துக்காட்டு: KQ2XD04-06 → துறைமுகத்தில் நான்கு × Φ4 துறைமுகங்கள் ①; போர்ட் ②: Φ6 தண்டு

3. முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள் & நிறுவல் வழிகாட்டி

நிறுவல் வழிமுறைகள்

     • குழாய்களை சதுரமாகவும் செங்குத்தாகவும் வெட்டி, உட்காரும் வரை முழுமையாக பொருத்திக்குள் செருகவும்.

     • குழாயை அகற்ற: முதலில் வெளியீட்டு வளையத்தை அழுத்தவும், பின்னர் குழாய்களை வெளியே இழுக்கவும்.

வேறுபாடு வழிகாட்டி

     • KQ2X: 1 இன்லெட், 2 அவுட்லெட்டுகள் (Y-வகை 2-வே ஸ்ப்ளிட்டர்)

     • KQ2XD: 1 நுழைவாயில், 4 கடைகள் (குறுக்கு 4-வழி பிரிப்பான்)

விண்ணப்ப காட்சிகள்

     • ஆட்டோமேஷனில் பல உறிஞ்சும் கோப்பைகளுக்கான வெற்றிட சுற்று விநியோகம்

     • சிறிய ஜிக்ஸ், 3C & பேக்கேஜிங் உபகரணங்களுக்கான நியூமேடிக் கிளை

     • மல்டி-ஸ்டேஷன் மினியேச்சர் வெற்றிட தொகுதிகளுக்கான காம்பாக்ட் பன்மடங்கு

     • ரோபோடிக் எண்ட் எஃபெக்டர் ஏர் லைன் பிளவுபடுதல் குறைந்த தடம்
