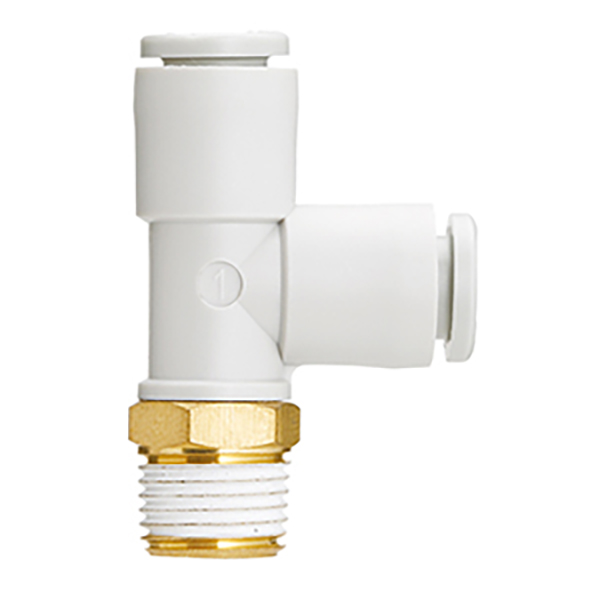

KQ2Y தொடர் ஆண் ரன் டீ புஷ்-இன் பொருத்துதல்

SOLH KQ2Y தொடர் ஆண் ரன் டீ புஷ்-இன் பொருத்துதல் | சர்வீஸ் டீ நியூமேடிக் கனெக்டர்

பிராண்ட்: SOLH by Richge Technology | SMC KQ2Y சமமான ஆண் ரன் டீ (சர்வீஸ் டீ) ஒன்-டச் ஃபிட்டிங்

1. தயாரிப்பு கண்ணோட்டம்

     KQ2Y என்பது SOLH KQ2 ஒன்-டச் ஃபிட்டிங் தொடரின் ஆண் ரன் டீ (பொதுவாக சர்வீஸ் டீ என அழைக்கப்படுகிறது) ஆகும். அதன் முக்கிய கட்டமைப்பு உள்ளது1 ஆண் நூல் நுழைவாயில் + 2 சம விட்டம் கொண்ட புஷ்-இன் அவுட்லெட்டுகள். இது பிரதான திரிக்கப்பட்ட துறைமுகத்திலிருந்து நேரடியாக இரண்டு காற்று குழாய்களை கிளை செய்கிறது மற்றும் நியூமேடிக் அமைப்புகளில் மிகவும் பரவலாகப் பயன்படுத்தப்படும் கிளை பொருத்துதல்களில் ஒன்றாகும்.

2. மாதிரி பெயரிடும் விதிகள்

  மாதிரி முறிவு எடுத்துக்காட்டு:KQ2Y06-01AS
     KQ2: KQ2 தொடர் இரண்டாம் தலைமுறை புஷ்-இன் பொருத்துதல் (வெள்ளை உடல்)
     ஒய்: ரன் டீ, ஆண் த்ரெட் டி-வகை டீ (1 திரிக்கப்பட்ட இன்லெட், 2 புஷ்-இன் அவுட்லெட்டுகள்)
     06: புஷ்-இன் அவுட்லெட்டுகளுக்கான குழாய்களின் வெளிப்புற விட்டம்: φ6mm
     01: ஆண் நூல் விவரக்குறிப்பு (R18; மெட்ரிக் M3/M5/M6)
     ப: மீண்டும் மீண்டும் அசெம்பிளி செய்வதற்கும் பிரிப்பதற்கும் கேஸ்கெட் சீல்; எஸ்: முன் பயன்படுத்தப்பட்ட நூல் சீலண்ட், மீண்டும் பயன்படுத்த முடியாதது; N: நிக்கல் பூசப்பட்ட அரிப்பை எதிர்க்கும்

  எடுத்துக்காட்டு:KQ2Y04-M5A → M5 ஆண் நூல் இன்லெட், இரட்டை φ4mm புஷ்-இன் அவுட்லெட்டுகள், கேஸ்கெட் சீல்.

3. கட்டமைப்பு & முக்கிய அம்சங்கள்

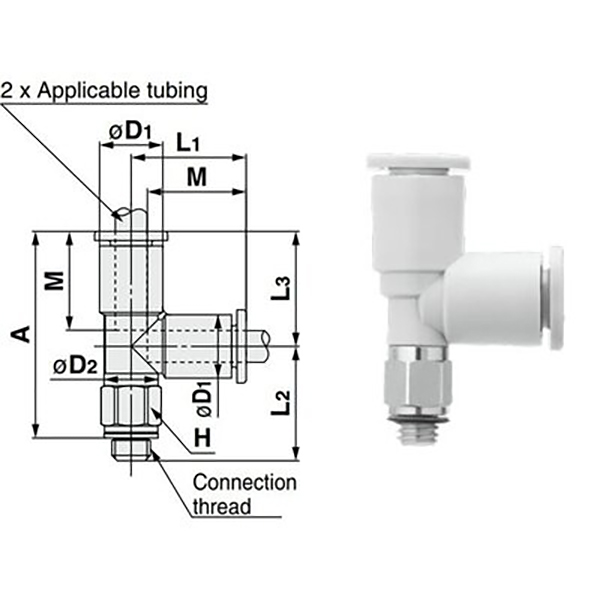

  3.1 டி-வகை அமைப்பு (1 இன், 2 அவுட்)

     • நுழைவாயில்: ஆண் நூல் (மெட்ரிக் எம் / இம்பீரியல் ஆர்), வால்வுகள், ஏர் சிலிண்டர்கள் மற்றும் பிரதான குழாய்களுடன் இணைக்கிறது

     • விற்பனை நிலையங்கள்: PU / நைலான் குழாய்களுக்கான 2 சம விட்டம் புஷ்-இன் போர்ட்கள், கருவி இல்லாத இணைப்பு

     • நூல் முடிவு ஆதரிக்கிறது360° சுழற்சி. குழாய்களில் முறுக்கு அழுத்தத்தை அகற்றுவதற்கு ஏற்றத்திற்குப் பிறகு நோக்குநிலையை சுதந்திரமாக சரிசெய்யலாம்.

  3.2 முக்கிய நன்மைகள்

     • சேவைக்கு ஏற்ற வடிவமைப்பு: பிரதான குழாய்களை வெட்ட வேண்டிய அவசியமில்லை. எளிதான சர்க்யூட் சேர்ப்பு மற்றும் பராமரிப்புக்காக திரிக்கப்பட்ட போர்ட்டில் இருந்து நேரடியாக கிளை.

     • கச்சிதமான மற்றும் இலகுரக: PBT பிளாஸ்டிக் உடல் + நிக்கல் பூசப்பட்ட பித்தளை நூல், சிறிய தடம் மற்றும் குறைந்த எடை.

     • வெற்றிட இணக்கமானது: -100kPa வெற்றிடத்திலிருந்து 1.0MPa பாசிட்டிவ் பிரஷர் வரை வேலை செய்கிறது, வெற்றிட சுற்றுகளுக்கு ஏற்றது.

     • உயர் சீல் செயல்திறன்: NBR சீல் வளையம். வகை A கேஸ்கெட் மீண்டும் மீண்டும் பிரித்தெடுக்க அனுமதிக்கிறது; S வகை முன் பூசப்பட்ட சீலண்ட் கசிவைத் தடுக்கிறது.

     • எளிதான குழாய் வெளியீடு: வட்ட வெளியீட்டு பொத்தான். குழாயின் வெளிப்புறச் சுவரை சேதப்படுத்தாமல் குழாயை அகற்ற அழுத்தவும்.

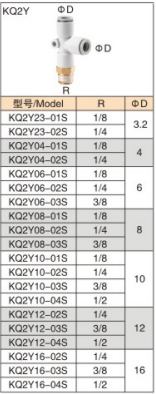

4. மாதிரி & விவரக்குறிப்பு பட்டியல்

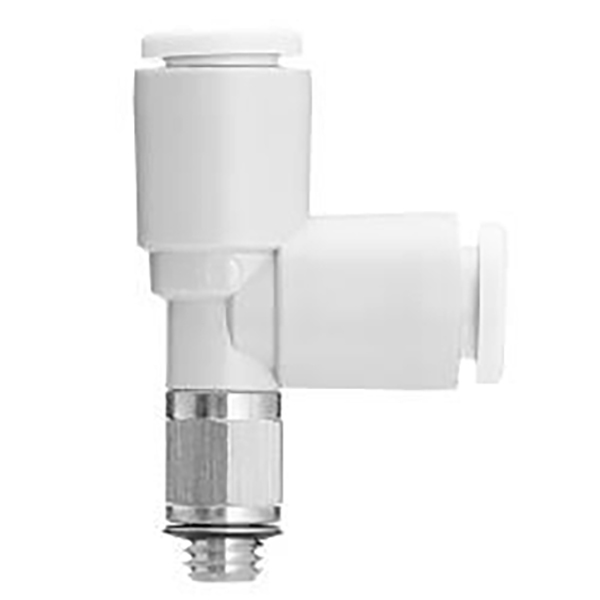

  4.1 மெட்ரிக் நூல் (M3/M5/M6)

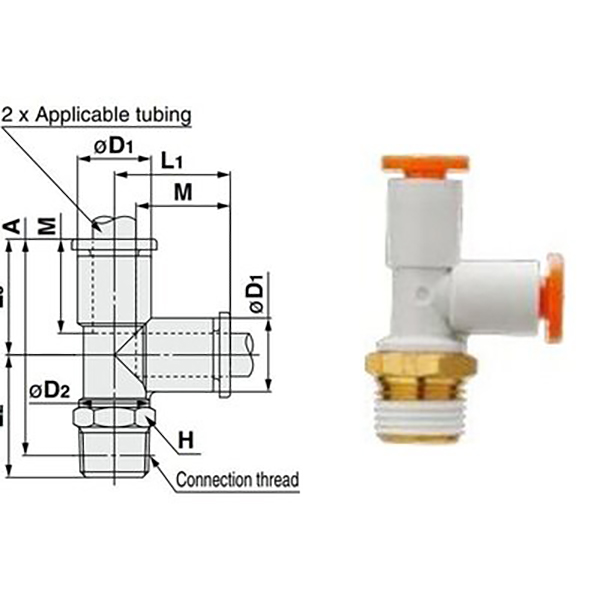

  4.2 இம்பீரியல் பைப் த்ரெட் (R1/8 ~ R1/2, இண்டஸ்ட்ரி ஸ்டாண்டர்ட்)

5. பொது தொழில்நுட்ப விவரக்குறிப்புகள் (KQ2 தொடர் தரநிலை)

6. தேர்வு ஒப்பீடு: KQ2Y vs KQ2D vs KQ2T

7. தேர்வு மற்றும் நிறுவல் வழிகாட்டுதல்கள்

  தேர்வு வழிகாட்டி

     • சோலனாய்டு வால்வு / சிலிண்டர் ஆண் நூல் துறைமுகத்திலிருந்து கிளை → KQ2Y (எ.கா. KQ2Y06-01AS)

     • நடு-குழாயில் 1-க்கு-2 பிளவு, குறைந்த இரைச்சல் தேவை → KQ2D

     • நிலையான வலது கோணப் பிரிப்பு, செலவு உணர்திறன் திட்டம் → KQ2T

  நிறுவல் குறிப்புகள்

     • பர்ர்கள் இல்லாமல் குழாய்களை தட்டையாக வெட்டுங்கள். காற்று கசிவைத் தவிர்க்க ஒரு கிளிக் கேட்கும் வரை குழாய்களை முழுமையாகச் செருகவும்.

     • வகை A (கேஸ்கெட்) மீண்டும் மீண்டும் பிரிக்கப்படலாம்; வகை S (முன் பூசப்பட்ட சீலண்ட்) பிரித்தெடுத்த பிறகு மீண்டும் சீல் செய்ய வேண்டும்.

     • வெற்றிட பயன்பாடுகளுக்கு, நிலையான வெற்றிட அளவை பராமரிக்க NBR முத்திரையுடன் A வகையைத் தேர்ந்தெடுக்கவும்.

8. வழக்கமான பயன்பாடுகள்

     • சோலனாய்டு வால்வு அவுட்லெட் கிளைகள்: KQ2Y06-01AS இரண்டு காற்று சிலிண்டர்களை வழங்க 5/2-வே சோலனாய்டு வால்வின் R1/8 போர்ட்டில் பொருத்தப்பட்டுள்ளது.

     • ஒத்திசைக்கப்பட்ட சிலிண்டர் கட்டுப்பாடு: KQ2Y08-02AS பிரதான R1/4 திரிக்கப்பட்ட போர்ட்டில் இரட்டை சிலிண்டர் ஒத்திசைவு இயக்கத்திற்காக இரண்டு φ8 குழாய்களாகப் பிரிக்கப்படும்.

     • வெற்றிட சர்க்யூட் ரெட்ரோஃபிட்: வெற்றிட ஜெனரேட்டர் மெயின் த்ரெட் போர்ட்டில் இருந்து வெற்றிட உறிஞ்சும் கோப்பைகள் வரை கிளை, பராமரிப்பு மற்றும் மாற்றத்திற்கு எளிதானது.
