பிராண்ட்: SOLH by Richge Technology | KQ2T டீ & கிராஸ் ஒன்-டச் நியூமேடிக் ஃபிட்டிங்ஸ்
 |
 |
 |
 |
 |
 |
 |
 |
KQ2T தொடர் SOLH முழு KQ2 நியூமேடிக் ஒன்-டச் ஃபிட்டிங் குடும்பத்தைச் சேர்ந்தது, இதில் 3-வே மற்றும் 4-வே ஏர் பைப்லைன் கிளைகளுக்கு கருவி இல்லாத விரைவான பிளக்-அண்ட்-ப்ளே வடிவமைப்பைக் கொண்டுள்ளது. இந்த தயாரிப்பு வரிசையானது T-வகை டீ மற்றும் குறுக்கு-வகை நான்கு-வழி பொருத்துதல்களை உள்ளடக்கியது, இதில் சம விட்டம், குறைத்தல், ஆண் நூல் (இம்பீரியல்/மெட்ரிக்) பதிப்புகள் பல்வேறு நியூமேடிக் சர்க்யூட் டைவர்ஷன் மற்றும் பைப்லைன் இணைப்பு கோரிக்கைகளை பூர்த்தி செய்யும்.
துணை மாதிரி வகைப்பாடு:
KQ2T: T-வகை 3-போர்ட் டீ பொருத்துதல் (சம விட்டம் / குறைக்கும் / வெளிப்புற நூல் வகை)
KQ2TW: குறுக்கு 4-வழி பொருத்துதல் (அனைத்து துறைமுகங்களுக்கும் சம விட்டம்)
KQ2TX: குறுக்கு 4-வழி பொருத்துதல் (1வது குறைப்பு விவரக்குறிப்பு)
KQ2TY: குறுக்கு 4-வழி பொருத்துதல் (2வது குறைப்பு விவரக்குறிப்பு)
முக்கிய பொருள் & செயல்திறன்: அதிக வலிமை கொண்ட PBT பிளாஸ்டிக் உடல், துருப்பிடிக்காத எஃகு தக்கவைக்கும் நகங்கள், NBR நைட்ரைல் ரப்பர் சீல் மோதிரங்கள். PU மற்றும் PA நைலான் நியூமேடிக் குழாய்களுடன் முழுமையாக இணக்கமானது, வெற்றிட எதிர்மறை அழுத்தம் மற்றும் சுருக்கப்பட்ட காற்று நேர்மறை அழுத்தம் நியூமேடிக் சுற்றுகள் ஆகிய இரண்டிற்கும் ஏற்றது, தானியங்கி உபகரணங்கள் மற்றும் ரோபோடிக் காற்று விநியோக அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.

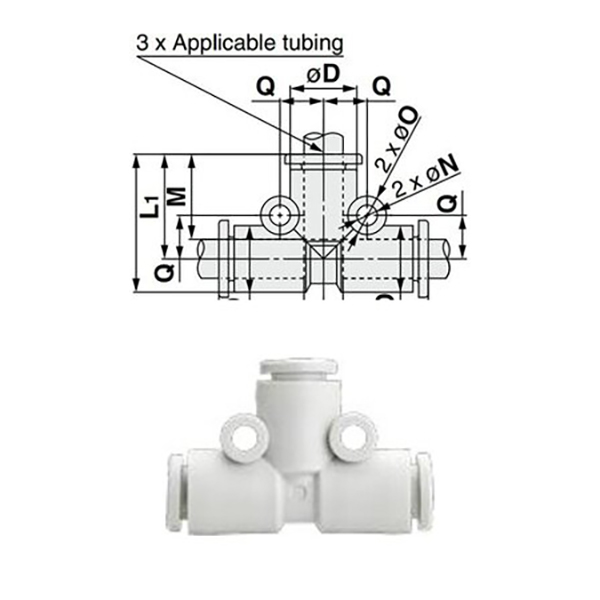

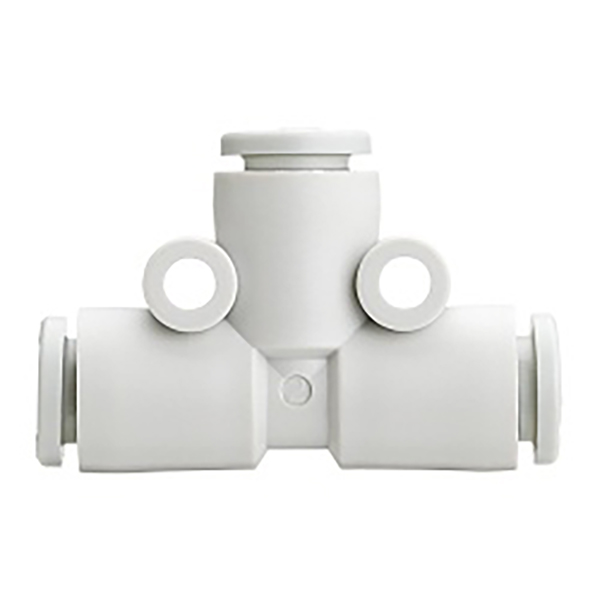

2.1 சம விட்டம் டீ (KQ2T□□-00, த்ரெட்லெஸ் 3-வே அதே அளவு)
மூன்று துறைமுகங்கள் ஒரே மாதிரியான குழாய் விட்டம், நூல் வடிவமைப்பு இல்லை, ஒரே-ஸ்பெக் நியூமேடிக் பைப்லைன்களின் சமமான காற்று திசைதிருப்பலுக்காக அர்ப்பணிக்கப்பட்டவை.
|
மாதிரி |
குழாய் வெளிப்புற விட்டம் ΦD (மிமீ) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |

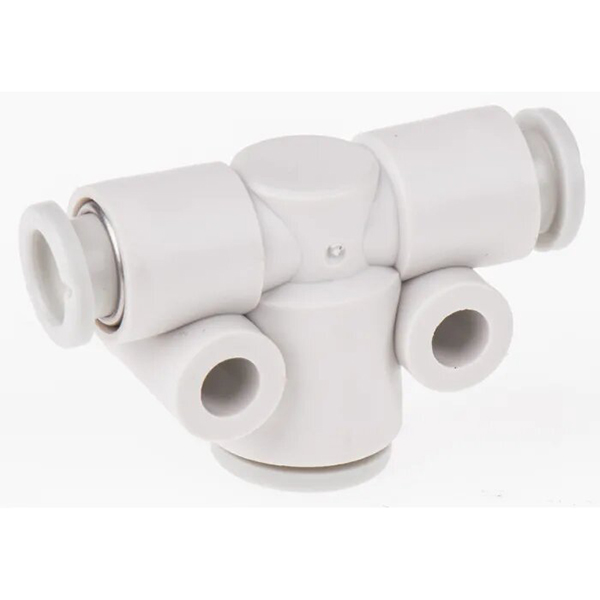

2.2 டியூசிங் டீ (KQ2T①-②, இரட்டை அளவு பைப்லைன் மாற்றம்)
இரு பக்க துறைமுகங்களும் ① விட்டத்தை ஏற்றுக்கொள்கின்றன, நடுத்தர மேல் போர்ட் ② விட்டத்தை ஏற்றுக்கொள்கிறது, பைப்லைன் மாற்றத்திற்கும் வெவ்வேறு அளவிலான நியூமேடிக் குழாய்களின் ஓட்ட விநியோகத்திற்கும் பயன்படுத்தப்படுகிறது.
|
மாதிரி |
பக்க துறைமுகம் ΦD ① (மிமீ) |
மத்திய துறைமுகம் ΦD ② (மிமீ) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

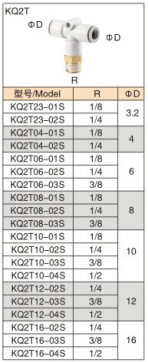

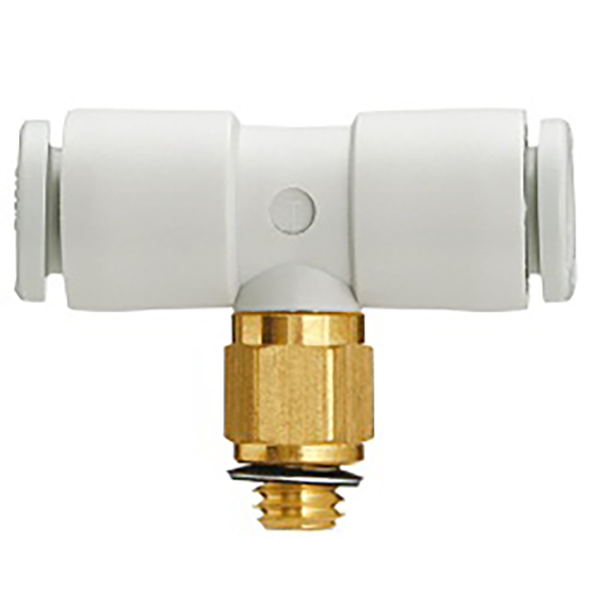

2.3 இம்பீரியல் ஆர் டேப்பர் ஆண் த்ரெட் டீ
குழாய் செருகுவதற்கான இரு பக்க போர்ட்கள், நியூமேடிக் வால்வுகள், சிலிண்டர்கள் மற்றும் பிற கூறுகளுடன் திரிக்கப்பட்ட இணைப்புக்கான இம்பீரியல் ஆர் டேப்பர் ஆண் நூல் கொண்ட நடுத்தர போர்ட்.
|
மாதிரி |
ஆர் நூல் விவரக்குறிப்பு |
குழாய் வெளிப்புற விட்டம் ΦD (மிமீ) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
R3/8 |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
R3/8 |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
R3/8 |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
R3/8 |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
R3/8 |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

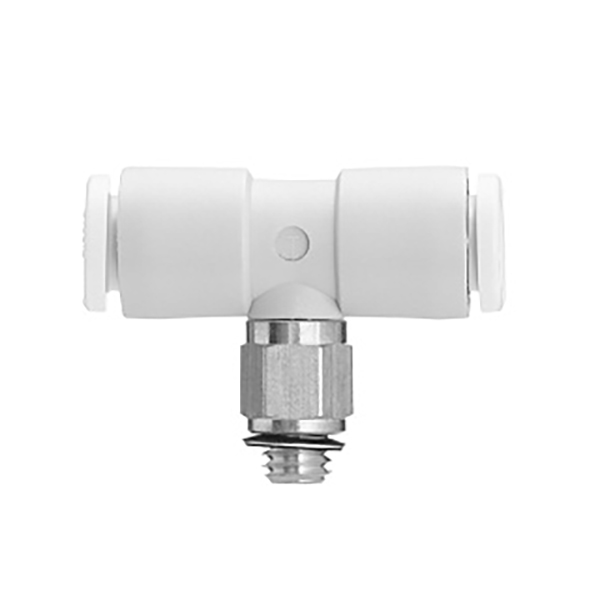

2.4 மெட்ரிக் ஃபைன் த்ரெட் ஆண் டீ
ட்யூப் செருகுவதற்கான இரு பக்க போர்ட்கள், மெட்ரிக் ஃபைன் ஆண் நூல் கொண்ட நடுத்தர போர்ட், மினியேச்சர் நியூமேடிக் பாகங்கள் மற்றும் துல்லியமான ஆட்டோமேஷன் கருவி பைப்பிங்கிற்கு ஏற்றது.
|
மாதிரி |
மெட்ரிக் த்ரெட் விவரக்குறிப்பு |
குழாய் வெளிப்புற விட்டம் ΦD (மிமீ) |
|
KQ2T02-M3G |
M3×0.5 |
2 |
|
KQ2T02-M5 |
M5×0.8 |
2 |
|
KQ2T23-M3G |
M3×0.5 |
3.2 |
|
KQ2T23-M5 |
M5×0.8 |
3.2 |
|
KQ2T04-M3G |
M3×0.5 |
4 |
|
KQ2T04-M5 |
M5×0.8 |
4 |
|
KQ2T04-M6 |
M6×1.0 |
4 |
|
KQ2T06-M5 |
M5×0.8 |
6 |
|
KQ2T06-M6 |
M6×1.0 |
6 |

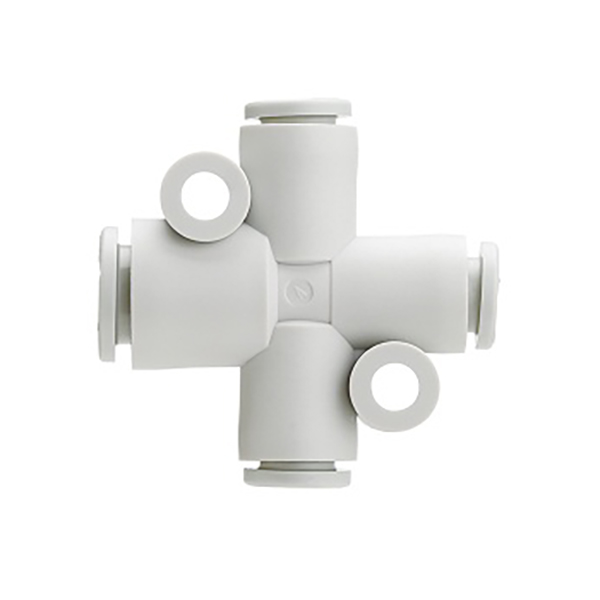

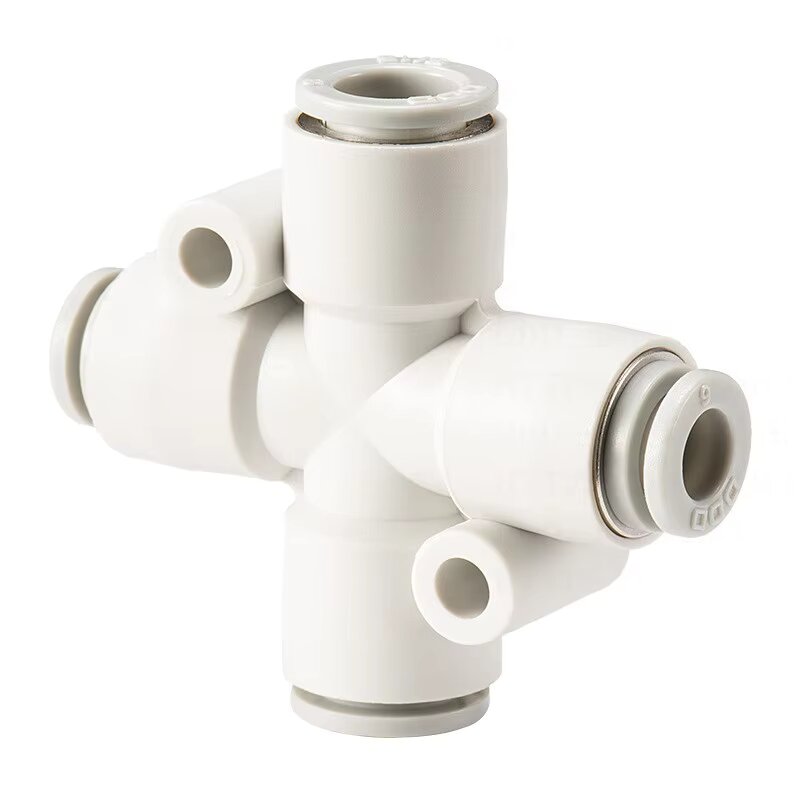

3.1 KQ2TW சம விட்டம் குறுக்கு பொருத்துதல் (4 துறைமுகங்கள் ஒரே அளவு)
|
மாதிரி |
குழாய் வெளிப்புற விட்டம் ΦD (மிமீ) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |

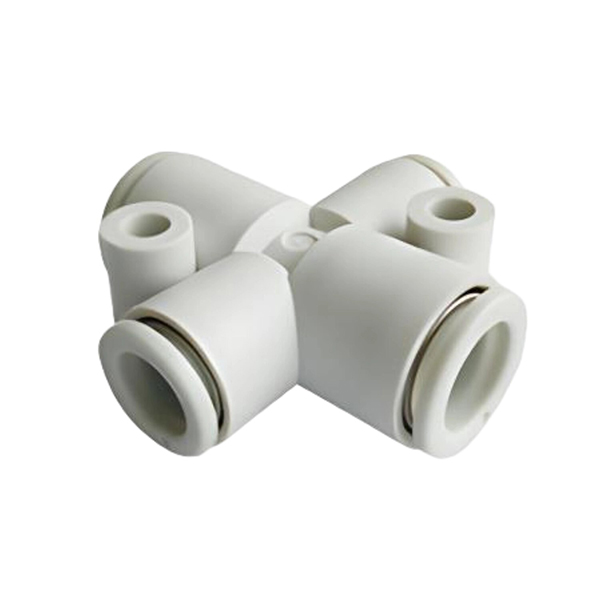

3.2 KQ2TX குறுக்கு பொருத்துதல் (வகை 1)
|
மாதிரி |
போர்ட் ΦD ① (மிமீ) |
போர்ட் ΦD ② (மிமீ) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |
3.3 KQ2TY குறுக்கு பொருத்துதல் (வகை 2)
|
மாதிரி |
போர்ட் ΦD ① (மிமீ) |
போர்ட் ΦD ② (மிமீ) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
பொருள் |
அளவுரு |
|
இணக்கமான குழாய் |
PU குழாய், PA நைலான் நியூமேடிக் குழாய் |
|
வேலை அழுத்த வரம்பு |
-100kPa (வெற்றிடம்) ~ 1.0MPa (நேர்மறை அழுத்தம்) |
|
இயக்க வெப்பநிலை |
0℃ ~ 60℃ |
|
இணைப்பு முறை |
ஒரு தொடுதல் புஷ்-இன்; குழாயைப் பிரிக்க வெளியீட்டு வளையத்தை அழுத்தவும் |
|
முக்கிய பொருள் |
PBT உடல், துருப்பிடிக்காத எஃகு நகங்கள், NBR ரப்பர் சீல் |
• தானியங்கி உற்பத்தி உபகரணங்களுக்கான காற்று மூல கிளை மற்றும் குழாய் திசைதிருப்பல்
• ரோபோ ஆயுதங்கள் மற்றும் வெற்றிட உறிஞ்சும் கோப்பை அமைப்புகளுக்கான நியூமேடிக் சர்க்யூட் விநியோகம்
• சிலிண்டர் நியூமேடிக் கண்ட்ரோல் லூப்களுக்கான பல வழி காற்று விநியோகம்
• துல்லியமான நியூமேடிக் அமைப்புகளுக்கான சிறிய குழாய் இணைப்பு மற்றும் விட்டம் மாற்றம்
• சம விட்டம் டீ: முற்றிலும் சீரான குழாய் விட்டம் கொண்ட 3-வழி பைப்லைன்களுக்கு KQ2Txx-00ஐத் தேர்ந்தெடுக்கவும்
• டீயைக் குறைத்தல்: ஒரே பக்க விட்டம் மற்றும் வெவ்வேறு நடுத்தர விட்டம் கொண்ட பைப்லைன்களுக்கு KQ2T①-②ஐ தேர்வு செய்யவும்
• திரிக்கப்பட்ட டீ: வால்வுகள் மற்றும் சிலிண்டர்களுடன் திரிக்கப்பட்ட இணைப்பிற்கு KQ2Txx-01S (இம்பீரியல்) / M தொடரை (மெட்ரிக்) தேர்வு செய்யவும்
• 4-வே கிராஸ் விநியோகம்: நான்கு வழி குழாய் கிளைகள் தேவைப்படும் காட்சிகளுக்கு KQ2TW/TX/TY தொடரைத் தேர்வு செய்யவும்
