நியூமேடிக் கூறுகள் தொடர்

SOLH IS3000 பிஸ்டன் வகை மெக்கானிக்கல் நியூமேடிக் பிரஷர் சுவிட்ச் சமமான SMC மாடல்களுடன் முழுமையாக மாறக்கூடியது. காற்றழுத்தம் 1NO+1NC மைக்ரோ காண்டாக்ட் சுவிட்சை செயல்படுத்த உள்ளமைக்கப்பட்ட பிஸ்டனைத் தள்ளுகிறது, அனுசரிப்பு அழுத்தம் வரம்பு 0.1~0.7MPa, ஹிஸ்டெரிசிஸ் ≤0.05MPa மற்றும் மீண்டும் மீண்டும் ±0.05MPa. டை-காஸ்ட் அலுமினியம் ஹவுசிங் IP40 தூசிப் புகாத தரத்தை அடைகிறது, மேல் சரிசெய்தல் குமிழ் மற்றும் மின்சாரம் இல்லாமல் ஆஃப்லைன் அழுத்த அமைப்பிற்கான பட்டம் பெற்ற சாளரம் பொருத்தப்பட்டுள்ளது. நிலையான போர்ட் Rc1/4, விருப்பத்தேர்வு NPT1/4 நூல், IS3100 கேஸ்கெட் மவுண்டிங் பதிப்பு மற்றும் IS3010 மைக்ரோ-லோட் மாறுபாடு PLC க்காக அர்ப்பணிக்கப்பட்டது, அத்துடன் இண்டிகேட்டர் லைட் விருப்ப மாடல். அதன் திடமான பிஸ்டன் இயந்திர அமைப்பு சிறந்த அதிர்ச்சி மற்றும் அதிர்வு எதிர்ப்பை வழங்குகிறது, அதிர்வு ஊட்டிகளில் நிலையானது, சுத்தியல் மற்றும் ஸ்டாம்பிங் இயந்திரங்களில் சிக்னல் சறுக்கல் அல்லது டிஜிட்டல் மின்னணு சுவிட்சுகளுக்கு பொதுவான தவறான தூண்டுதல் இல்லாமல். மேக்ஸ் காண்டாக்ட் லோட் 1A ஆனது மினியேச்சர் சோலனாய்டு வால்வுகளை நேரடியாக ஓட்டுவதற்கு அல்லது PLC டிஜிட்டல் உள்ளீடுகளுடன் இணைக்க அனுமதிக்கிறது, இது முக்கிய காற்று மூலமான குறைந்த அழுத்த பாதுகாப்பு, சிலிண்டர் கிளாம்பிங் நிலை உறுதிப்படுத்தல் மற்றும் அதிர்வு சாதனங்களுக்கான நியூமேடிக் பாதுகாப்பு இன்டர்லாக் ஆகியவற்றிற்கு பரவலாகப் பயன்படுத்தப்படுகிறது. இது IS10 ரீட் சுவிட்சுகளை விட அதிக மின் சுமை திறன் மற்றும் ISE30A டிஜிட்டல் பிரஷர் சுவிட்சுகளை விட சிறந்த செலவு செயல்திறன் மற்றும் அதிர்வு நிலைத்தன்மையை வழங்குகிறது.

SOLH IS10 தொடர்பு இல்லாத நாணல் குழாய் நியூமேடிக் பிரஷர் சுவிட்ச் பொருந்தக்கூடிய SMC ஏர் சர்வீஸ் யூனிட் ஆக்சஸரீஸுடன் முழுமையாக மாறக்கூடியது. IS3000 பிஸ்டன் மைக்ரோ-கான்டாக்ட் சுவிட்சுகளை விட நீண்ட சேவை ஆயுளுடன், பூஜ்ஜிய இயந்திர தொடர்பு சிராய்ப்பு மற்றும் மின்சார தீப்பொறிகள் இல்லாத, ரீட் குழாயை காந்தமாக தூண்டுவதற்கு காந்தம் பொருத்தப்பட்ட பிஸ்டனை இயக்கும் காற்றழுத்தத்தின் மூலம் இது செயல்படுகிறது. அனுசரிப்பு அழுத்தம் வரம்பு 0.1~0.6 MPa ஐ உள்ளடக்கியது மற்றும் ஹிஸ்டெரிசிஸ் 0.08 MPa கீழ் கட்டுப்படுத்தப்படுகிறது. ஒரு பக்க பட்டம் பெற்ற பார்க்கும் சாளரம் மின்சாரம் இல்லாமல் ஒரு ஸ்க்ரூடிரைவர் மூலம் ஆஃப்லைன் அழுத்த அளவுத்திருத்தத்தை அனுமதிக்கிறது. இரண்டு மவுண்டிங் வகைகள் கிடைக்கின்றன: R1/8 இன்லைன் த்ரெட் கொண்ட IS10-01S, மற்றும் கேபினெட் இடத்தைச் சேமிக்க AC FRL பன்மடங்குகளில் நேரடியாக இணைக்கும் கிளிப்-ஆன் IS10M. AC/DC 100Vக்கு மதிப்பிடப்பட்ட தொடர்பு சுமை 1A ஐ அடைகிறது, இது நேரடியாக மினியேச்சர் சோலனாய்டு வால்வுகளை இயக்கும் அல்லது PLC டிஜிட்டல் உள்ளீடுகளுடன் இணைக்கும் திறன் கொண்டது. மினியேச்சர் மற்றும் இலகுரக, இது முக்கிய காற்று குறைந்த அழுத்த அலாரம், சிலிண்டர் முழு-ஸ்ட்ரோக் உறுதிப்படுத்தல் மற்றும் அதிர்வு நியூமேடிக் சர்க்யூட்களின் பாதுகாப்பு இன்டர்லாக் ஆகியவற்றிற்கான செலவு-நிலையான அழுத்த மானிட்டராக செயல்படுகிறது.

SOLH MQR மல்டி-சேனல் ரோட்டரி யூனியன் 0.003~0.50 N·m அதி-குறைந்த சுழலும் முறுக்கு விசையுடன் உலோக தொடர்பு அல்லாத இடைவெளி சீலிங் ஏற்றுக்கொள்கிறது. ரப்பர் சீல் வளையங்கள் இல்லாதது, நீண்ட நிலையான சேமிப்பிற்குப் பிறகும் ஒட்டிக்கொள்வதைத் தவிர்க்கிறது. குறுக்கு கசிவு இல்லாமல் 1/2/4/8/12/16 சுயாதீன காற்றுப் பாதைகளுடன் கிடைக்கிறது, இது -100kPa வெற்றிடத்தில் இருந்து 1.0MPa நேர்மறை அழுத்தத்தில் வேலை செய்கிறது. இரட்டை தாங்கு உருளைகளால் ஆதரிக்கப்படுகிறது, இது அதிகபட்சமாக 3000 ஆர்பிஎம் இருதரப்பு சுழற்சியை 1 பில்லியன் பராமரிப்பு இல்லாத சுழற்சிகளுடன் அடைகிறது. நிலையான M5 நூல் துறைமுகங்கள் மற்றும் உயவு-இல்லாத அமைப்பு பொருத்தப்பட்ட, இது ரோபோட் மூட்டுகள், ரோட்டரி அட்டவணைப்படுத்துதல் அட்டவணைகள் மற்றும் ரோட்டரி சிலிண்டர்களுக்கான பைப்லைன் முறுக்குதலை நீக்குகிறது, ரோட்டரி ஜிக் வெற்றிட உறிஞ்சுதல் மற்றும் மின்னணு, பேக்கேஜிங் மற்றும் சுழலும் ஆட்டோமேஷன் இயந்திரங்களை அச்சிடுதல் ஆகியவற்றுக்கான தொடர்ச்சியான காற்று விநியோகத்தில் பரவலாகப் பயன்படுத்தப்படுகிறது. நிலையான வீடுகள் சரி செய்யப்பட வேண்டும் மற்றும் சுழலும் பக்கத்தை நெகிழ்வான இணைப்போடு பொருத்த வேண்டும்; கனமான ரேடியல் மற்றும் அச்சு சுமைகள் தடைசெய்யப்பட்டுள்ளன.

SOLH PB1011A மினியேச்சர் டயாபிராம் பம்ப் சமமான SMC PB1011 மாடல்களுடன் முழுமையாக மாறக்கூடியது. ஒருங்கிணைந்த உள்ளமைக்கப்பட்ட DC24V 3-போர்ட் சோலனாய்டு வால்வு நேரடி மின்சார கட்டுப்பாட்டை செயல்படுத்துகிறது, அதே நேரத்தில் PB1013A ஏர் பைலட் மாறுபாடு வெளிப்புற உபகரண இன்டர்லாக் வடிவமைக்கப்பட்டுள்ளது. ஷாஃப்ட்லெஸ்-சீல் கட்டுமானம் நடுத்தர கசிவை முழுவதுமாக நீக்குகிறது. ஈரப்படுத்தப்பட்ட கூறுகள் விருப்பத்திற்குரிய PP பாலிப்ரோப்பிலீன் அல்லது SUS316 துருப்பிடிக்காத எஃகு ஆகும், இது கலப்பு PTFE உதரவிதானங்கள் மற்றும் FKM முத்திரைகளுடன் இணைந்து பலவீனமான அமிலம், காரம் மற்றும் கரிம கரைப்பான்களுக்கு சிறந்த எதிர்ப்பாக இருக்கும். இது 8 முதல் 2000 mL/min வரை அனுசரிப்பு ஓட்டத்தை வழங்குகிறது, அதிகபட்சம் 2.5 m உலர் உறிஞ்சும் லிப்ட் மூலம் 100 mPa·s வரை திரவ பாகுத்தன்மையைக் கையாளுகிறது, 64 dB(A) இரைச்சலுக்குக் கீழே இயங்குகிறது மற்றும் 30 மில்லியன் சுழற்சி உதரவிதான சேவை வாழ்க்கையை அடைகிறது. திரவ துறைமுகங்கள் விருப்பமான NPT1/8 உடன் நிலையான Rc1/8 நூலை ஏற்றுக்கொள்கின்றன; காற்று வழங்கல் மற்றும் வெளியேற்றும் துறைமுகங்கள் M5 மினியேச்சர் நூல்களைப் பயன்படுத்துகின்றன. காற்றுப் பூட்டைத் தவிர்க்க, நிறுவலுக்கு மேல்நோக்கி எதிர்கொள்ளும் திரவக் கடையின் தேவை. செமிகண்டக்டர் மற்றும் பிவி லைன்களில் மைக்ரோ கெமிக்கல் திரவ பரிமாற்றம், மருத்துவ உயிர்வேதியியல் மறுஉருவாக்க உணவு, அச்சிடும் மை மற்றும் பசை வழங்கல் மற்றும் சுற்றுச்சூழல் நீர் சுத்திகரிப்பு உபகரணங்களுக்கான துல்லியமான இரசாயன அளவு ஆகியவற்றிற்கு பரவலாகப் பயன்படுத்தப்படுகிறது.

SOLH VR3200/VR3201 பவர்-ஃப்ரீ மெக்கானிக்கல் நியூமேடிக்-எலக்ட்ரிக் ரிலே பொருந்தக்கூடிய SMC மாடல்களுடன் முழுமையாக மாறக்கூடியது. இது 0.1 முதல் 1.0MPa வரையிலான அனுசரிப்பு தூண்டுதல் அழுத்தம் மற்றும் உயர்-சுமை உள்ளமைக்கப்பட்ட மைக்ரோ ஸ்விட்ச் ஆகியவற்றுடன், PLC இன்டர்லாக், அழுத்தம் கண்காணிப்பு மற்றும் தவறு அலாரம் ஆகியவற்றிற்கான வெளிப்புற மின்சாரம் இல்லாமல் காற்றழுத்த சிக்னல்களை 1NO+1NC உலர் தொடர்பு சமிக்ஞைகளாக மாற்றுகிறது. மூன்று வகைகள் உள்ளன: உலர்ந்த தூசி இல்லாத கட்டுப்பாட்டு பெட்டிகளுக்கான திறந்த-சட்ட VR3200; ஈரப்பதம் மற்றும் தூசி நிறைந்த இயந்திர கருவிகள் மற்றும் உற்பத்தி வரிகளுக்கு முழுமையாக சீல் செய்யப்பட்ட IP44 சொட்டு-தடுப்பு VR3201; வலுவான EMC குறுக்கீடு மற்றும் ஏற்றுமதி இயந்திரங்களுக்கான பிரத்யேக கிரவுண்டிங் டெர்மினலுடன் CE-சான்றளிக்கப்பட்ட VR3202. நிலையான Rc1/8 காற்று நுழைவாயில், பித்தளை வால்வு உடல், POM பிஸ்டன், துருப்பிடிக்காத ஸ்டீல் ரிட்டர்ன் ஸ்பிரிங் மற்றும் NBR சீல் ஆகியவற்றைக் கொண்டுள்ளது, இது சிலிண்டர் கிளாம்பிங் அழுத்தத்தை உறுதிப்படுத்துதல், வெற்றிட சக் எதிர்மறை அழுத்த கருத்து, முக்கிய காற்று மூல குறைந்த அழுத்த எச்சரிக்கை மற்றும் வெடிப்பு-பாதிப்பு உணரிகள் இல்லாத மின்னணு பட்டறைகளில் சமிக்ஞை மாற்றுவதற்கு பரவலாகப் பயன்படுத்தப்படுகிறது.

SOLH AN தொடர் நியூமேடிக் எக்ஸாஸ்ட் சைலன்சர் சமமான SMC மஃப்லர்களுடன் முழுமையாக மாறக்கூடியது, இது M5 மைக்ரோ த்ரெட் முதல் Rc2" பெரிய துளை வரையிலான ஒரு முழுமையான அளவு வரம்பை உள்ளடக்கியது, இது சுடர்-தடுப்பு சின்டர்டு பிசின் மற்றும் உயர்-வெப்பநிலை சின்டர்டு செப்பு உலோக பதிப்புகளில் கிடைக்கிறது. இது 25.A~3 இரட்டைக் கலவை கட்டமைப்பை அடையவில்லை. சோலனாய்டு வால்வுகள் மற்றும் சிலிண்டர்களில் இருந்து வரும் அதிவேக எக்ஸாஸ்ட் தாக்க சத்தத்தை திறம்பட அடக்குகிறது, ஆயில் மூடுபனி தெறிப்பதைத் தடுக்கிறது மற்றும் குறைந்த வெளியேற்ற அழுத்தத்தை பராமரிக்கிறது. அதிக வெப்பநிலை வெளியேற்றும் சூழல்கள், சோலனாய்டு வால்வுகள், சிலிண்டர்கள் மற்றும் மையப்படுத்தப்பட்ட எக்ஸாஸ்ட் ஹெடர்களுக்கு ஏற்றது, காற்றோட்டம் திறன் மூலம், மெட்ரிக், Rc, NPT மற்றும் புஷ்-இன் இணைப்பு விருப்பங்களுடன், தலைகீழ் சுற்றுச்சூழலுக்கான அணுகல் மூலம் சுத்தம் செய்யப்படலாம்.

SOLH G தொடர் நியூமேடிக் பிரஷர் கேஜ்கள் அழுத்தப்பட்ட காற்றை அளவிடுவதற்கு அர்ப்பணிக்கப்பட்டுள்ளன, அவை பேனல் உட்பொதிப்பிற்காக பின்புற நூல் G வகையாகவும், இன்லைன் பைப் மவுண்டிங்கிற்காக சைட்-த்ரெட் GA வகையாகவும் பிரிக்கப்படுகின்றன. டயல் அளவுகள் φ15 முதல் φ63 வரை 0.2 ~ 1.5MPa அளவைக் கொண்டிருக்கும். நிலையான துல்லியம் ±3% FS ஆகும், அதே சமயம் மினி G15 மற்றும் G27 ±5% FSஐ அடைகின்றன. சிவப்பு-பச்சை வரம்பு வளையங்களுடன் பொருத்தப்பட்ட எல் வகைகள், உள்ளுணர்வு காட்சி அழுத்த நிலை அடையாளத்தை செயல்படுத்துகின்றன; பெரிய டயல் G53-L மற்றும் G63-L நீண்ட தூரத்திலிருந்து தெளிவான அளவீடுகளுக்கு உத்தரவாதம் அளிக்கிறது. இணைப்பு நூல்களில் M5, R1/16, R1/8 மற்றும் R1/4 ஆகியவை அடங்கும். நிலையான பித்தளை பொருத்துதல்கள் வழங்கப்படுகின்றன, மேலும் செமிகண்டக்டர் உயர்-தூய்மை வாயு சுற்றுகளுக்கு செப்பு இல்லாத எண்ணெய் இல்லாத சுத்தமான பதிப்புகள் விருப்பமானவை. கேஜ் துத்தநாக அலாய் / நிக்கல் பூசப்பட்ட அலுமினிய வீடுகள் மற்றும் தாக்கத்தை எதிர்க்கும் பாலிகார்பனேட் சாளரத்தை ஏற்றுக்கொள்கிறது. நிகழ்நேர காற்றழுத்த கண்காணிப்புக்கான சோலனாய்டு வால்வுகள், ரெகுலேட்டர்கள் மற்றும் ஆட்டோமேஷன் கருவிகளுடன் பரவலாகப் பொருந்துகிறது, அனைத்து அளவுகளும் இறக்குமதி செய்யப்பட்ட சமமான அழுத்த அளவீடுகளுடன் முழுமையாக மாறக்கூடியவை.

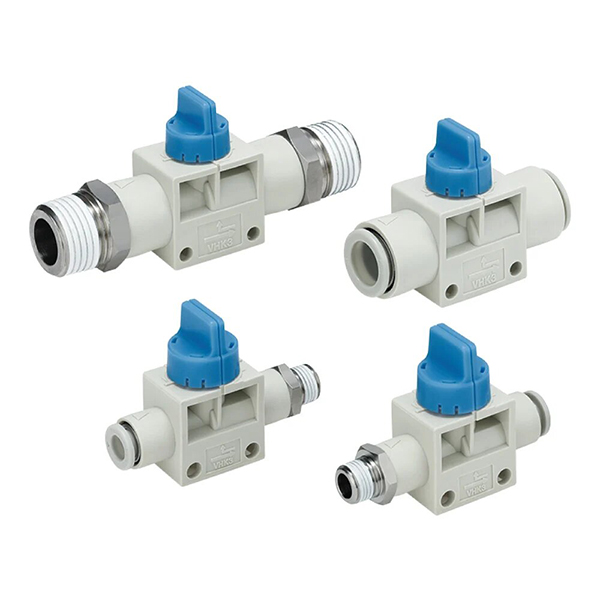

SOLH VHK கையேடு வால்வு 2/2-வே ஷட்-ஆஃப் மற்றும் 3/2-வழி அழுத்த நிவாரண வகைகளை உள்ளடக்கியது, அசல் SMC VHK வால்வுகளுடன் முழுமையாக மாற்றக்கூடியது. சுய-வளர்ச்சியடைந்த துல்லியமான பாப்பட் சீல், ஃப்ளேம்-ரிடார்டன்ட் பிபிடி ஹவுசிங் மற்றும் காப்பர் ஸ்பூல் ஆகியவற்றை ஏற்றுக்கொள்வது, போதுமான ஸ்பாட் சப்ளைகளுடன் தானாகவே பெருமளவில் உற்பத்தி செய்யப்படுகிறது. இது 90° குறைந்த முறுக்கு சுழற்சி செயல்பாடு மற்றும் ஏராளமான புஷ்-இன்/த்ரெட் இணைப்பிகளைக் கொண்டுள்ளது. 3/2-வழி பதிப்பு தானாகவே எஞ்சிய அழுத்தத்தை வெளியேற்றுகிறது, சோலனாய்டு வால்வுகள், வெற்றிட சுற்று மாறுதல் மற்றும் சிறிய மினியேச்சர் நியூமேடிக் அமைப்புகளில் கிளை காற்று கட்டுப்பாடு ஆகியவற்றிற்கு முன் பாதுகாப்பு நிவாரணத்திற்காக பரவலாக பயன்படுத்தப்படுகிறது.

SOLH 4F நியூமேடிக் கால் பெடல் வால்வு ஒருங்கிணைக்கப்பட்ட டை-காஸ்ட் அலுமினிய வீட்டை ஏற்றுக்கொள்கிறது மற்றும் AirTAC சமமான மாடல்களுடன் முழுமையாக மாறக்கூடியது. சுய-மேம்படுத்தப்பட்ட இரட்டை-எக்ஸாஸ்ட் சீலிங் தொழில்நுட்பத்தில் கட்டப்பட்டது, இது போதுமான ஸ்பாட் இன்வென்டரி மற்றும் நிலையான உலகளாவிய ஏற்றுமதிகளுடன் தானியங்கி அசெம்பிளி லைன்களில் பெருமளவில் உற்பத்தி செய்யப்படுகிறது. IP54 டஸ்ட் & ஸ்பிளாஸ் ரெசிஸ்டன்ஸ் கொண்ட சுய-ரீசெட், சுய-லாக்கிங் மற்றும் செஃப்டி கார்டு பதிப்புகளில் கிடைக்கிறது, இது ஸ்டாம்பிங், ரிவெட்டிங் ஃபிக்சர்கள் மற்றும் ஆன்-சைட் சர்க்யூட் பிழைத்திருத்தம் ஆகியவற்றிற்காக பரவலாக இரட்டை-செயல்படும் சிலிண்டர்களின் பரிமாற்றத்தைக் கட்டுப்படுத்துகிறது. அதிக காற்றோட்டம் விரைவான பதிலை வழங்குகிறது, தாக்கம்-எதிர்ப்பு அமைப்பு தொழில்துறை பட்டறைகளில் அடிக்கடி அடியெடுத்து வைப்பதற்கு ஏற்றது.
