நியூமேடிக் கூறுகள் தொடர்

SOLH DNC டை-ராட் இல்லாத சுயவிவர நியூமேடிக் சிலிண்டர்கள் ISO 15552 & VDMA 24562 சர்வதேச தரங்களுடன் கண்டிப்பாக இணங்குகின்றன, தடையற்ற உபகரண மேம்படுத்தல் மற்றும் வெளிநாட்டு ஏற்றுமதி திட்டங்களுக்காக பிரதான ஐரோப்பிய தரநிலை சிலிண்டர்களுடன் செய்தபின் மாறக்கூடியது. ஒருங்கிணைந்த சதுர உயர்-விறைப்புத்தன்மை கொண்ட அலுமினிய சுயவிவரமானது, வசதியான காந்த சுவிட்ச் நிறுவலுக்காக உள்ளமைக்கப்பட்ட இரட்டை-பக்க சென்சார் பள்ளங்களுடன் இணைக்கப்பட்ட உயர் கட்டமைப்பு நிலைத்தன்மை மற்றும் நேர்த்தியான தளவமைப்புக்காக வெளிப்படும் டை ராட்களை நீக்குகிறது. நிலையான PPV டூயல்-எண்ட் அனுசரிப்பு காற்று மெத்தைகள் அதிவேக ஹெவி-டூட்டி ரெசிப்ரோகேஷனின் போது செயலற்ற மோதலை திறம்பட குறைக்கின்றன; பிரீமியம் குறைந்த உராய்வு கலப்பு சீல், மொத்த சர்வீஸ் ஸ்ட்ரோக் 4000கிமீ மற்றும் ±0.05மிமீக்குள் மீண்டும் பொருத்துதல் துல்லியத்துடன் எண்ணெய் இல்லாத ஓட்டத்தை ஆதரிக்கிறது. விருப்ப கட்டமைப்புகள் எதிர்ப்பு சுழற்சி சதுர கம்பி, இரட்டை கம்பி, நிலை பூட்டுதல் அலகுகள் மற்றும் இறுதி இயந்திர பூட்டுகள் உள்ளடக்கியது. எங்களின் நிலையான வெகுஜன உற்பத்தியானது, வாகன ஆட்டோமேஷன், துல்லியமான எலக்ட்ரானிக்ஸ், பேக்கேஜிங் இயந்திரங்கள் மற்றும் நீண்ட சுழற்சி நிலையான செயல்பாடு தேவைப்படும் ஐரோப்பிய-தரநிலை தானியங்கு உற்பத்திக் கோடுகள் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படும் போதுமான ஸ்பாட் ஸ்டாக்கிற்கு உத்தரவாதம் அளிக்கிறது.

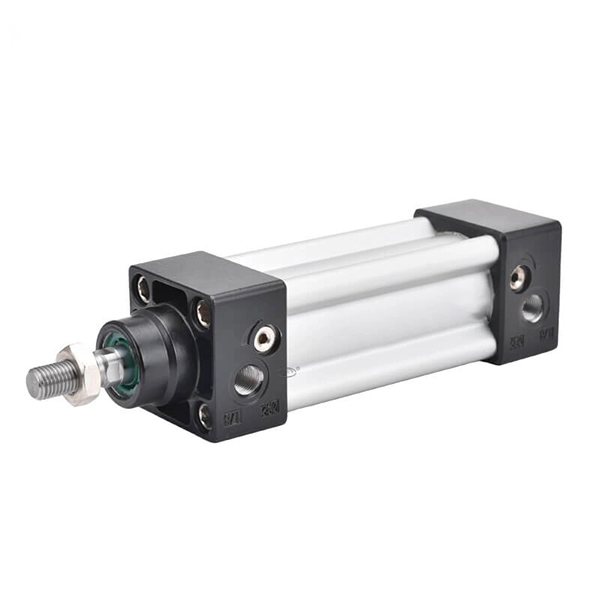

SOLH SI தொடர் டை-ராட்-ஃப்ரீ ப்ரொஃபைல் நியூமேடிக் சிலிண்டர்கள் ISO 15552 (முன்னர் ISO 6431) மற்றும் VDMA 24562 சர்வதேச தரங்களுடன் கண்டிப்பாக இணங்குகின்றன, இது Festo DNC, SE மற்றும் DSBA சீரிஸ் சிலிண்டர்களுடன் மிட்-எஃப்ஃபக்டிவ் மாற்றாக மாற்றக்கூடியது. வெளிப்படும் டை ராட்கள் இல்லாமல் ஒருங்கிணைக்கப்பட்ட நட்சத்திர வடிவ சதுர அலுமினிய அலாய் சுயவிவரத்துடன் கட்டமைக்கப்பட்டுள்ளது, சிலிண்டர் உடல் சிறந்த கட்டமைப்பு விறைப்புத்தன்மை, சிறந்த எதிர்ப்பு முறுக்கு மற்றும் எதிர்ப்பு விலகல் செயல்திறன் ஆகியவற்றை வழங்குகிறது. இருபுறமும் உள்ளமைக்கப்பட்ட பிரத்யேக சென்சார் பள்ளங்கள் கூடுதல் மவுண்டிங் அடைப்புக்குறிகள் இல்லாமல் AirTAC CMSE, DMSE மற்றும் CS1 காந்த சுவிட்சுகளை நேரடியாக நிறுவுவதை ஆதரிக்கின்றன. PPV எலாஸ்டிக் பம்பர்களுடன் இணைந்த நிலையான இரட்டை பக்க கைமுறையாக சரிசெய்யக்கூடிய காற்று மெத்தைகளுடன் பொருத்தப்பட்டுள்ளது, இது செயலற்ற தாக்கத்தை திறம்பட குஷன் செய்கிறது மற்றும் அதிவேக ஹெவி-டூட்டி ரெசிப்ரோகேஷனின் போது சத்தத்தை அடக்குகிறது. பிரீமியம் இரட்டை Y-வகை இழப்பீட்டு சீல் அமைப்பு 0.1 MPa இன் அதி-குறைந்த தொடக்க அழுத்தத்தையும் நிலையான நீண்ட கால எண்ணெய் இல்லாத செயல்பாட்டையும் உறுதி செய்கிறது. அதன் கடினமான குரோம் பூசப்பட்ட 45# ஸ்டீல் பிஸ்டன் ராட் சிறந்த உடைகள் மற்றும் துரு எதிர்ப்பைக் கொண்டுள்ளது. தனிப்பயனாக்கப்பட்ட மாறுபாடுகளின் முழுமையான வரிசையானது SID டபுள் சின்க்ரோனஸ் ராட், SIJ ஸ்ட்ரோக்-அட்ஜஸ்டபிள் மாடல், SIL பொசிஷன்-லாக்கிங் பதிப்பு, SIF வால்வு-சிலிண்டர் ஒருங்கிணைந்த ஆக்சுவேட்டர் மற்றும் SIQ ஆன்டி-டோர்ஷன் ஸ்கொயர் பிஸ்டன் ராட் வகை ஆகியவை பல்வேறு தொழில்துறை தேவைகளைப் பூர்த்தி செய்யும். நிகழ்நேர பிஸ்டன் நிலை பின்னூட்டம் மற்றும் பிஎல்சி இணைப்புக் கட்டுப்பாடு ஆகியவற்றிற்காக முழுத் தொடரும் முன்னிருப்பாக உள்ளமைக்கப்பட்ட காந்த வளையத்துடன் பொருத்தப்பட்டுள்ளது. ஐரோப்பிய-தரமான ஏற்றுமதி இயந்திரங்கள், தானியங்கி அசெம்பிளி, பேக்கேஜிங், மெட்டீரியல் ஹேண்ட்லிங் மற்றும் மெஷின் டூல் ஆக்ஸிலரி டிரைவ் ஆகியவற்றில் பரவலாக ஏற்றுக்கொள்ளப்பட்ட இது, வழக்கமான டை-ராட் எஸ்சி சிலிண்டர்கள் மற்றும் அதிக விலையுள்ள இறக்குமதி செய்யப்பட்ட டிஎன்சி சிலிண்டர்களை மாற்றுவதற்கு நம்பகமான செயல்திறன் மற்றும் போட்டி விலையை சமன் செய்கிறது.

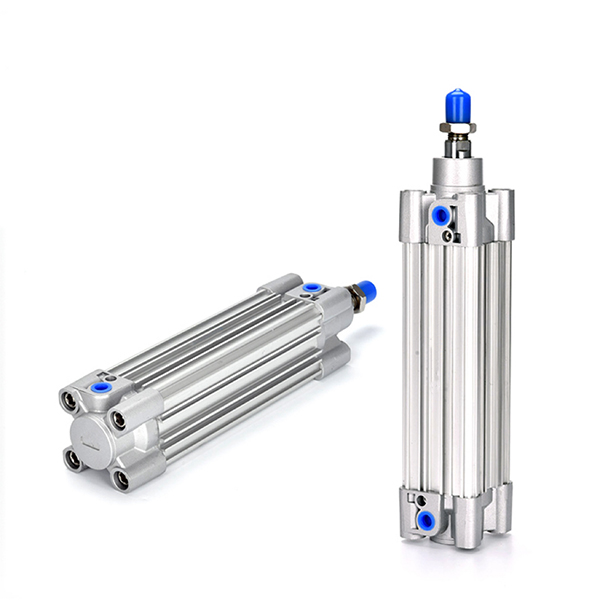

SOLH CP96S டை ராட் சுயவிவர சிலிண்டர் ISO15552 மற்றும் VDMA24562 தரநிலைகளுடன் இணங்குகிறது, அசல் CP96S தொடருடன் முழுமையாக மாறக்கூடியது. அனுசரிப்பு ஏர் குஷன் மற்றும் ரப்பர் பேட் ஆகியவற்றை இணைத்து இரட்டை இடையக அமைப்புடன் வடிவமைக்கப்பட்டுள்ளது, இது 50~1000மிமீ/வி வேகத்தில் அதிவேக மற்றும் உயர் அதிர்வெண் பரிமாற்றத்தின் கீழ் குறைந்த இரைச்சல் மற்றும் லேசான தாக்கத்தை அடைகிறது. உள்ளமைக்கப்பட்ட டை-ராட் அலுமினிய பீப்பாய் அதிக விறைப்பு மற்றும் சிறந்த ஆஃப்செட் சுமை எதிர்ப்பைக் கொண்ட வழக்கமான டை ராட் சிலிண்டர்களை விட 15% இலகுவானது. மாறுபாடுகளில் சிங்கிள் ராட் ஸ்டாண்டர்ட் டைப் மற்றும் CP96SD ஆன்டி-டோர்ஷன் டபுள் ராட் மாடல் ஆகியவை அடங்கும். M9B/A93 சென்சார்களுக்கான உள்ளமைக்கப்பட்ட காந்த வளையம் விருப்பமானது; அதிக வெப்பநிலை மற்றும் துருப்பிடிக்காத எஃகு பிஸ்டன் கம்பி பதிப்புகள் கிடைக்கின்றன. துளை φ32~125மிமீ, 2000மிமீ வரை தனிப்பயனாக்கப்பட்ட ஸ்ட்ரோக். உலகளாவிய உபகரணங்களை மாற்றுவதற்கு இயந்திர கருவிகள் மற்றும் ஹெவி-டூட்டி பேக்கேஜிங் ஆட்டோமேஷனில் பரவலாகப் பயன்படுத்தப்படுகிறது.

SOLH HLH அல்ட்ரா-தின் சைட் எல் ரயில் லீனியர் ஸ்லைடு சிலிண்டர் நிறுவல் இடத்தைச் சேமிக்க மெலிதான குறைந்த சுயவிவர உடலுடன் ஒருங்கிணைந்த ஒற்றை-பக்க மறுசுழற்சி பந்து வழிகாட்டி ரயிலை ஏற்றுக்கொள்கிறது, இது ஒளி-சுமை துல்லியமான நிலைப்படுத்தலுக்கு அர்ப்பணிக்கப்பட்ட இரட்டை-செயல்படும் நியூமேடிக் ஸ்லைடு. துளை அளவுகள் 6, 10, 16 முதல் 20 மிமீ வரை நிலையான பக்கவாதம் 5-60 மிமீ, இயக்க அழுத்தம் 0.15~0.7 MPa மற்றும் வேலை வெப்பநிலை -20℃ முதல் 70℃ வரை. சிலிண்டர் பாடியில் 4-திசையில் பொருத்தப்பட்ட துளைகள் மற்றும் நெகிழ்வான குழாய் அமைப்பிற்கான 3-பக்க ஏர் போர்ட்கள் உள்ளன. ஸ்லைடு வண்டியில் பொருத்தப்பட்ட துளைகள் மற்றும் மேல் மற்றும் முன் பரப்புகளில் பொருத்தப்பட்ட பின் துளைகள் பொருத்தப்பட்டுள்ளன. காந்த நாணல் சுவிட்சுகளை ஏற்றுவதற்கு இரட்டை பக்க ஸ்லாட்டுகளுடன் உள்ளமைக்கப்பட்ட காந்த வளையம் நிலையானதாக வருகிறது. பிஸ்டன் கம்பி மற்றும் வண்டிக்கு இடையே உள்ள மிதக்கும் கூட்டு பக்கவாட்டு பக்க சுமையை நீக்குகிறது மற்றும் சிறந்த நேரான மற்றும் எதிர்ப்பு சுழற்சி துல்லியத்தை உறுதி செய்கிறது. இரட்டை-ரயில் HLQ தொடருடன் ஒப்பிடும்போது, ​​HLH ஆனது, 3C & செமிகண்டக்டர் மினி இன்ஸ்பெக்ஷன் ஜிக்ஸ், லைட்-டூட்டி புஷ்-கிளாம்பிங் யூனிட்கள் மற்றும் கச்சிதமான ஆட்டோமேஷன் இயந்திரங்களுக்குள் ரெசிப்ரோகேட்டிங் பொசிஷனிங் மெக்கானிசம் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படும் வரையறுக்கப்பட்ட குறுகிய இடத்திற்கான மெலிதான அவுட்லைனைக் கொண்டுள்ளது.

SOLH HLQ / HLQL ட்வின்-ஷாஃப்ட் ஸ்லைடு சிலிண்டர்கள் மறுசுழற்சி செய்யும் பந்து நேரியல் வழிகாட்டிகளை ஏற்றுக்கொள்கின்றன, இதில் HLQ காம்பாக்ட் நிலையான பதிப்பு பக்கவாட்டில் பொருத்தப்பட்ட சிலிண்டர் மற்றும் அல்ட்ரா-ரிஜிட் சமச்சீர் HLQL மாதிரி ஆகியவை அடங்கும். துளை அளவுகள் 6 முதல் 25 மிமீ வரை பக்கவாதம் 10-150 மிமீ வரை இருக்கும். இரட்டை இணையான பிஸ்டன் தடி வடிவமைப்பு வலுவான உந்துதல் மற்றும் சிறந்த முறுக்கு எதிர்ப்பு & சுழற்சி எதிர்ப்பு செயல்திறனை வழங்குகிறது. பிஸ்டன் மற்றும் ஸ்லைடு கேரேஜ் இடையே உள்ளமைக்கப்பட்ட மிதக்கும் கூட்டு விசித்திரமான பக்கவாட்டு சுமைகளை ஈடுசெய்கிறது. அடித்தளமானது 3-திசையில் பொருத்தப்பட்ட தட்டப்பட்ட துளைகளைக் கொண்டுள்ளது, அதே சமயம் ஸ்லைடு கேரேஜ் பல-மேற்பரப்பு பொருத்துதல் மவுண்டிங் துளைகள் மற்றும் பொருத்துதல் ஊசிகளை வழங்குகிறது; காந்த நாணல் சுவிட்சுகளுக்கான பக்க ஸ்லாட்டுகள் மற்றும் உள்ளமைக்கப்பட்ட காந்தம் ஆகியவை தரநிலையாக வருகின்றன. பல இடையக விருப்பங்கள் உள்ளன: இரட்டை / ஒற்றை அனுசரிப்பு காற்று இடையக, ஹைட்ராலிக் அதிர்ச்சி உறிஞ்சி மற்றும் மென்மையான பரிமாற்றம் மற்றும் உயர் மீண்டும் பொருத்துதல் துல்லியம் வெளிப்புற நிறுத்த தொகுதிகள். HLQ நடுத்தர-சிறிய சுமைகளுக்கு மட்டுப்படுத்தப்பட்ட இடத்துடன் பொருந்துகிறது, அதே சமயம் சமச்சீர் HLQL அதிக சுமைகளையும் கடுமையான விசித்திரமான ஆஃப்செட்டையும் கையாளுகிறது. 3C, செமிகண்டக்டர் அசெம்பிளி மற்றும் சோதனை உபகரணங்களில் தானியங்கி பரிமாற்றம், துல்லியமான இறுக்கம் மற்றும் நேரியல் பொருத்துதல் ஆகியவற்றிற்கு பரவலாகப் பயன்படுத்தப்படுகிறது.

SOLH HLS / HLSL ட்வின்-ஷாஃப்ட் ஸ்லைடு சிலிண்டர்கள் லைன்-கான்டாக்ட் கிராஸ் ரோலர் வழிகாட்டிகளை ஏற்றுக்கொள்கின்றன, இது HLQ பால் வழிகாட்டி மாதிரிகளை விட அதிக விறைப்புத்தன்மை, மீண்டும் பொருத்துதல் துல்லியம் மற்றும் விசித்திரமான சுமை எதிர்ப்பு ஆகியவற்றை வழங்குகிறது. இரண்டு மாறுபாடுகள் கிடைக்கின்றன: கடுமையான ஆஃப்செட் இல்லாமல் நடுத்தர-சிறிய சுமைகளுக்கு பக்கவாட்டில் பொருத்தப்பட்ட கச்சிதமான சிலிண்டருடன் நிலையான HLS; அதிக சுமைகள், பெரிய விசித்திரமான முறுக்கு மற்றும் தீவிர துல்லியமான கோரிக்கைகளுக்கான மையப்படுத்தப்பட்ட சிலிண்டர் மற்றும் இரட்டை இணை உருளைகள் கொண்ட சமச்சீர் HLSL. துளை அளவுகள் 6-25 மிமீ மற்றும் பக்கவாதம் 10-150 மிமீ. இரட்டை பிஸ்டன் தண்டுகள் சக்திவாய்ந்த உந்துதல் மற்றும் முறுக்கு எதிர்ப்பு செயல்திறனை வழங்குகின்றன, அதே நேரத்தில் உள்ளமைக்கப்பட்ட மிதக்கும் மூட்டுகள் பக்கவாட்டு விலகல் அழுத்தத்தை நீக்குகின்றன. அடிப்படையானது 3-திசை மவுண்டிங் ஹோல்களை ஆதரிக்கிறது, ஸ்லைடு கேரேஜ் பல-மேற்பரப்பு ஃபிக்சர் த்ரெட்கள் & பொசிஷனிங் பின்ஸ் ஆகியவற்றைக் கொண்டுள்ளது, மேலும் காந்த வளையம் மற்றும் சென்சார் ஸ்லாட்டுகள் நிலையானதாக வருகின்றன. சரிசெய்யக்கூடிய காற்று இடையகங்கள், ஹைட்ராலிக் அதிர்ச்சி உறிஞ்சிகள் மற்றும் வெளிப்புற இயந்திர நிறுத்தங்கள் ஆகியவை விருப்பமான பாகங்கள். இயக்க வெப்பநிலை -20℃ முதல் 70℃ வரை இருக்கும். செமிகண்டக்டர், மெடிக்கல் ஆட்டோமேஷன், மெஷின் டூல் ஜிக்ஸ் மற்றும் பிற ஹெவி-டூட்டி அல்ட்ரா-பிரிசிஷன் டிரான்ஸ்ஃபர் & கிளாம்பிங் பொசிஷனிங் ஸ்டேஷன்களில் பரவலாகப் பயன்படுத்தப்படுகிறது.

SOLH MSQ ரேக்-அண்ட்-பினியன் ரோட்டரி ஆக்சுவேட்டர் சமமான SMC ரோட்டரி டேபிள்களுடன் முழுமையாக மாறக்கூடியது. சமச்சீர் இரட்டை பிஸ்டன் கியர் ரேக் அமைப்பால் இயக்கப்படுகிறது, இது 3~4 மடங்கு அதிக முறுக்குவிசை மற்றும் உயர்ந்த ரேடியல் & அச்சு சுமை திறன் மற்றும் வேன்-வகை CRQ சிலிண்டர்களை உருவாக்குகிறது. இரண்டு கிரேடுகள் கிடைக்கின்றன: H9 சகிப்புத்தன்மையுடன் கூடிய MSQB நிலையான தொடர் மற்றும் H8 பொருத்தம் மற்றும் ±0.01mm ரிப்பீட் பொசிஷனிங் துல்லியம் கொண்ட MSQA உயர் துல்லியத் தொடர். ரோட்டரி டேபிள், லோகேட்டிங் பின் ஹோல்ஸ் மற்றும் ஃபிக்ஸ்சர் டேப்பிங் ஹோல்களுடன், வயரிங் மற்றும் ட்யூபிங் ரூட்டிங்கிற்கான சென்ட்ரல் ஹாலோ த்ரூ ஹோல் மூலம் முன் எந்திரம் செய்யப்படுகிறது. 0~190° எல்லையற்ற அனுசரிப்பு ஸ்விங் வரம்பிற்கு இரட்டை முனை கோண சரிசெய்தல் திருகுகள் பொருத்தப்பட்டிருக்கும், நிலையான 90°/180° ஸ்விங் மாறுபாடுகள் விருப்பமானவை. இரண்டு தணிக்கும் தீர்வுகள் வழங்கப்படுகின்றன: நிலையான ரப்பர் பம்ப்பர்கள் மற்றும் பின்னொட்டு-R ஒருங்கிணைந்த ஹைட்ராலிக் அதிர்ச்சி உறிஞ்சிகள் (L குறைந்த இயக்க ஆற்றல் / H உயர் இயக்க ஆற்றல்). இரட்டை பைப்பிங் தளவமைப்புகளில் இயல்புநிலை எண்ட்-ஃபேஸ் போர்ட்கள் மற்றும் E பக்க முன் துறைமுகங்கள் ஆகியவை அடங்கும். உள்ளமைக்கப்பட்ட காந்த வளையங்கள் PLC க்கு நிலை பின்னூட்ட சமிக்ஞைகளை அனுப்ப M9BW ரீட் சுவிட்சுகளை ஆதரிக்கின்றன. ஃபிரேம் அளவுகள் 10 முதல் 200 வரை இருக்கும், லூப்ரிகேஷன் இல்லாத செயல்பாட்டிற்காக நீண்ட ஆயுள் கிரீஸால் முன் நிரப்பப்பட்டிருக்கும். பிசிபி ஆப்டிகல் இன்ஸ்பெக்ஷன், மைக்ரோசிப் துல்லியமான பொசிஷனிங், பேக்கேஜிங் திசை மாறுதல், மெஷின் டூல் வொர்க்பீஸ் ஃபிளிப்பிங் மற்றும் மினி மேனிபுலேட்டர் எண்ட் ரோட்டரி மூட்டுகள் அட்டவணைப்படுத்தல், டர்ன்ஓவர் மற்றும் மல்டி-ஆங்கிள் பொசிஷனிங் ஆட்டோமேஷன் ஆகியவற்றிற்கு பரவலாகப் பயன்படுத்தப்படுகிறது.

SOLH MSZ மூன்று-நிலை ரேக்-அண்ட்-பினியன் நியூமேடிக் ரோட்டரி சிலிண்டர்கள் மூன்று-புள்ளி பூட்டுதல் பொசிஷனிங்கை (இடது வரம்பு / இடைநிலை நிறுத்தம் / வலது வரம்பு) அடைய வடிவமைக்கப்பட்ட அர்ப்பணிக்கப்பட்ட ரோட்டரி ஆக்சுவேட்டர்கள், நடுநிலை நிலைப்பாடு இல்லாத வழக்கமான இரண்டு-நிலை ரோட்டரி சிலிண்டர்களின் வரம்பை தீர்க்கிறது. இந்த தொடருக்கு முழு நிலை மாறுதலுக்கு ஒரு 5/3-வழி மைய அழுத்த சோலனாய்டு வால்வு மட்டுமே தேவை, சிக்கலான இரட்டை வால்வு நியூமேடிக் சர்க்யூட்களை அகற்றி, கணினி அமைப்பை எளிதாக்கவும், ஒட்டுமொத்த பொறியியல் செலவுகளைக் குறைக்கவும். இடைநிலை பூட்டுதல் நிலை ±10° நுண்ணிய கோண சரிசெய்தலை ஆதரிக்கிறது, அதே சமயம் இடது மற்றும் வலது பயண வரம்புகள் 0~95°க்குள் தனித்தனியாக டியூன் செய்யக்கூடியவை, நெகிழ்வான பல-கோண நிலைப்படுத்தலை வழங்குகின்றன. இது நான்கு விவரக்குறிப்புகளாக வகைப்படுத்தப்பட்டுள்ளது: அடிப்படை MSZB, உயர் துல்லியமான MSZA, ரப்பர் பஃபர் MSZB-R மற்றும் ஹைட்ராலிக் பஃபர் MSZA-R. டூயல்-ரேக் டூயல்-பிஸ்டன் உள் அமைப்பு கியர் பின்னடைவைத் திறம்பட நீக்குகிறது மற்றும் அடிக்கடி நிலை மாறும்போது நிலையான முறுக்குவிசையை வெளியிடுகிறது. ஒருங்கிணைக்கப்பட்ட ரோட்டரி தகடு, வயரிங் மற்றும் ஏர் ட்யூப்பிங்கை நேர்த்தியாகக் கடப்பதற்கு, நேரடியாகப் பணியிடத்தை நிறுவுவதற்காக ஒதுக்கப்பட்ட லோகேட்டிங் பின் துளைகளுடன் வருகிறது. ஸ்டாண்டர்ட் சைட் சென்சார் பள்ளங்கள் D-M9B & D-A93 காந்த சுவிட்சுகளுக்குப் பொருந்துகின்றன MSZA ஆனது ±0.02 மிமீ வரை பொருத்துதல் துல்லியத்தை கொண்டுள்ளது, அதே நேரத்தில் ஹைட்ராலிக் பஃபர் மாறுபாடுகள் அதிவேக ஹெவி-டூட்டி சுழற்சிக்காக பெரிய மோதல் ஆற்றலை முழுமையாக உறிஞ்சுகின்றன. நீண்ட கால நிலையாக இயங்குவதற்கு எண்ணெய் இல்லாத சுய-மசகு வடிவமைப்பை ஏற்று, இந்த ரோட்டரி சிலிண்டர் பணிப்பகுதியை வரிசைப்படுத்துதல், மல்டி-ஸ்டேஷன் இன்டெக்சிங், எலக்ட்ரானிக் பொசிஷனிங் இன்ஸ்பெக்ஷன் மற்றும் பேக்கேஜிங் ஆட்டோமேட்டட் ஸ்டீயரிங் ஃபிளிப் நடைமுறைகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.

SOLH HRQ இரட்டை பிஸ்டன் ரேக் & பினியன் ரோட்டரி சிலிண்டரில் மைக்ரோ அளவுகள் HRQ2/3/7 மற்றும் நடுத்தர முதல் பெரிய HRQ10~HRQ200 எல்லையற்ற அனுசரிப்பு ஸ்விங் கோணம் 0~190° ஆகியவை அடங்கும். இது வேன் ரோட்டரி ஆக்சுவேட்டர்களை விட அதிக முறுக்கு மற்றும் வலுவான வளைக்கும்/ரேடியல் சுமை திறனை வெளியிடுகிறது. மூன்று உள்ளமைவுகள் கிடைக்கின்றன: அடிப்படை மெக்கானிக்கல் ஸ்டாப் பஃபர் (இலகு குறைந்த வேக டூட்டிக்கான குறைந்த விலை), -ஒரு ஒருங்கிணைந்த ஹைட்ராலிக் ஷாக் அப்சார்பர் (அதிவேக கனமான சுமை துல்லியமான நிறுத்தம்), மற்றும் ஈரப்பதம் மற்றும் சற்று அரிக்கும் சூழல்களுக்கான துருப்பிடிக்காத எஃகு எண்ட் கேப்களுடன் -A(S) ஹைட்ராலிக் பதிப்பு. ரோட்டரி டேபிளில் குழாய்கள் மற்றும் வயரிங் ஆகியவற்றிற்கான மைய துளை வழியாகவும், உலகளாவிய காந்த நாணல் சுவிட்சுகளுடன் இணக்கமான பக்க சென்சார் ஸ்லாட்டுகள் உள்ளன. நடுத்தர/பெரிய அளவுகள் நெகிழ்வான தளவமைப்புக்கு பல பக்க மவுண்டிங் குழாய்களை வழங்கும் போது மைக்ரோ மாடல்கள் கீழ் மவுண்டிங் துளைகளை ஏற்றுக்கொள்கின்றன. முன் நிரப்பப்பட்ட நீண்ட ஆயுள் கிரீஸ் உயவு இல்லாத செயல்பாட்டை செயல்படுத்துகிறது. தேர்வுக்கு முறுக்கு, ரேடியல்/அச்சு சுமை மற்றும் வளைக்கும் தருணம் ஆகியவற்றின் ஒரே நேரத்தில் சரிபார்ப்பு தேவைப்படுகிறது. தானியங்கி அசெம்பிளி, மெட்டீரியல் வரிசையாக்கம், பேக்கேஜிங் கேப்பிங் மற்றும் ஜிக் டர்ன்ஓவர் ஸ்டேஷன்களில் ரோட்டரி இன்டெக்ஸ் செய்வதற்கு பரவலாகப் பயன்படுத்தப்படுகிறது.
