நியூமேடிக் கூறுகள் தொடர்

SOLH 4M தொடர் பிளேட்-வகை 5/2-வழி சோலனாய்டு வால்வுகள் சர்வதேச NAMUR மவுண்டிங் தரநிலைகளுடன் கண்டிப்பாக இணங்குகின்றன, பந்து வால்வுகள் மற்றும் பட்டாம்பூச்சி வால்வுகளை இயக்கும் நியூமேடிக் ஆக்சுவேட்டர்களில் நேரடியாக அசெம்பிளி செய்யும் நோக்கத்திற்காக கட்டமைக்கப்பட்டுள்ளது. ஒருங்கிணைக்கப்பட்ட அடிப்பகுதியானது முன்-உட்பொதிக்கப்பட்ட P, A, B, R1 மற்றும் R2 காற்றுப் பாதைகளுடன் வருகிறது, A/B பணிபுரியும் துறைமுகங்களுக்கு வெளிப்புறக் குழாய்கள் இல்லாமல் ஆக்சுவேட்டர் காற்று துவாரங்களுடன் தடையற்ற நறுக்குதலை செயல்படுத்துகிறது. வழக்கமான குழாய்-இணைக்கப்பட்ட 4V தொடர் சோலனாய்டு வால்வுகளுடன் ஒப்பிடும்போது இந்த நெறிப்படுத்தப்பட்ட தளவமைப்பு பைப்லைன் தளவமைப்பு பணிச்சுமை மற்றும் சாத்தியமான காற்று கசிவு புள்ளிகளை கடுமையாக குறைக்கிறது. 4M100, மெயின்ஸ்ட்ரீம் 4M200 மற்றும் ஹை-ஃப்ளோ 4M300 ஆகிய மூன்று அளவு தரங்களை உள்ளடக்கிய ஒற்றை-சுருள் ஸ்பிரிங் ரீசெட் (4M×10) மற்றும் டபுள்-காயில் லாச்சிங் மெமரி (4M×20) உள்ளமைவுகளில் வழங்கப்படும் ஆயில்-ஃப்ரீ ஆபரேஷன் மூலம் இந்த வரிசையானது உள் பைலட் ஸ்பூல் கட்டுமானத்தை ஏற்றுக்கொள்கிறது. ஃபெயில்-பாதுகாப்பான ரீசெட் சூழ்நிலைகளுக்காக மின்சாரம் துண்டிக்கப்பட்டவுடன் ஒற்றை மின்சார கட்டுப்பாட்டு மாறுபாடுகள் தானாக ஸ்பிரிங் டென்ஷனின் கீழ் மீட்டமைக்கப்படும், அதே சமயம் இரட்டை மின்சார கட்டுப்பாட்டு பதிப்புகள் நீண்ட கால பைப்லைன் லாக்கிங்கிற்காக வால்வு திறப்பு/மூடுதல் நிலையைத் தக்கவைக்க, மின்வெட்டுக்குப் பிறகும் தங்கள் மாறுதல் நிலையைத் தக்கவைத்துக் கொள்ளும். ஒவ்வொரு யூனிட்டிலும் வசதியான ஆஃப்லைன் ஆணையிடுதல் மற்றும் பராமரிப்பு சோதனைக்காக பக்கவாட்டில் பொருத்தப்பட்ட கைமுறை மேலெழுதுதல் பொத்தான் பொருத்தப்பட்டுள்ளது. சுருள்கள் உலகளாவிய AC/DC மின்னழுத்தங்களை IP65 தூசி எதிர்ப்பு மற்றும் நீர்ப்புகா உட்செலுத்துதல் பாதுகாப்புடன் ஆதரிக்கின்றன, நீர் சுத்திகரிப்பு, இரசாயன குழாய் இணைப்புகள் மற்றும் பொது தொழில்துறை திரவ மாறுதல் ஆகியவற்றில் கடுமையான வேலை நிலைமைகளுக்கு ஏற்றது. இந்தத் தொடர் சமமான 4V தொடருடன் பகிரப்பட்ட பன்மடங்கு தளங்களுடன் பரிமாண ரீதியாக இணக்கமானது, தனித்த ஆக்சுவேட்டர் நிறுவலை ஆதரிக்கிறது அல்லது மல்டி-ஸ்டேஷன் பன்மடங்குகள் வழியாக மையப்படுத்தப்பட்ட வால்வு தீவு சட்டசபையை ஆதரிக்கிறது. சான்றளிக்கப்பட்ட நிலையான NAMUR இடைமுகத்துடன், பிரதான ஏர்டாக் 4M தொடருடன் மாற்றிக் கொள்ளக்கூடியது, இது நியூமேடிக் பால் மற்றும் பட்டர்ஃபிளை வால்வு ஆக்சுவேட்டர்களின் தானியங்கு ஆன்-ஆஃப் ஒழுங்குமுறைக்கான பிரத்யேக பொருந்திய கட்டுப்பாட்டு கூறுகளாக செயல்படுகிறது.

SOLH 7V காம்பாக்ட் பைலட்-இயக்கப்படும் சோலனாய்டு வால்வு முழு 5/2 மற்றும் 5/3 வழி வகைகளை உள்ளடக்கியது, ஒற்றை-சுருள் ஸ்பிரிங் ரிட்டர்ன், டபுள்-காயில் லாச்சிங் மற்றும் மூன்று மைய செயல்பாடுகளை உள்ளடக்கியது: சென்டர் க்ளோஸ், சென்டர் எக்ஸாஸ்ட், சென்டர் பிரஷர் சப்ளை. இது பாரம்பரிய 4V தொடர் வால்வுகளை விட சுமார் 30% அதிக ஓட்ட திறன் கொண்ட ஒருங்கிணைந்த உள் மையப்படுத்தப்பட்ட வெளியேற்ற ரன்னர் வடிவமைப்பை ஏற்றுக்கொள்கிறது, இதில் ஸ்விட்சிங் ரெஸ்பான்ஸ் ≤50ms மற்றும் அதிகபட்ச இயக்க அதிர்வெண் 5 Hz வரை உள்ளது டிசி மின் நுகர்வு 0.7W மற்றும் AC 1.1VA உடன், அல்ட்ரா-லோ பவர் சுருள்கள் தொடர்ச்சியான ஆற்றலுக்காக குறைந்த வெப்பத்தை உருவாக்குகின்றன. M5 முதல் 3/8" வரையிலான முழு அளவிலான வரிசை வழங்கப்படுகிறது, இது நிலையான நூல் துறைமுகங்கள் மற்றும் புஷ்-இன் விரைவான பொருத்துதல்கள் இரண்டையும் ஆதரிக்கிறது. வால்வுகளை தனித்தனியாக நிறுவலாம் அல்லது பல-நிலைய அலுமினிய பன்மடங்குகளில் அடுக்கி வைக்கலாம் மற்றும் பிரதான காற்று குழாய்களை எளிதாக்கலாம். இயக்க அழுத்தம் வரம்புகள் 0.15~0.8 MPa, வேலை செய்யும் வெப்பநிலை -20℃ நிமிடம்-20℃ அனைத்து தானியங்கு உற்பத்திக் கோடுகளிலும் சிலிண்டர் திசை மாறுதல் மற்றும் மையப்படுத்தப்பட்ட நியூமேடிக் கட்டுப்பாட்டுக்கு பரவலாகப் பயன்படுத்தப்படும் நீண்ட சீல் சேவை வாழ்க்கையை வழங்குகிறது.

SOLH SY தொடர் பைலட்-இயக்கப்படும் 5-போர்ட் சோலனாய்டு வால்வு, SY3000 மினி, SY5000 மீடியம் மெயின்ஸ்ட்ரீம், SY7000 பெரிய மற்றும் SY9000 கூடுதல்-பெரிய மாடல்கள் உட்பட பொருந்தும் SMC வால்வுகளுடன் முழுமையாக மாறக்கூடியது. இது முழுமையான சர்க்யூட் விருப்பங்களை வழங்குகிறது: 5/2 ஒற்றை/இரட்டை சுருள் மற்றும் 5/3 மூன்று-நிலை மைய மூடிய, சென்டர் எக்ஸாஸ்ட் & சென்டர் பிரஷர் சப்ளை செயல்பாடுகள். நிலையான 0.35W சுருள்கள் மற்றும் விருப்பமான 0.1W அல்ட்ரா-குறைந்த ஆற்றல்-சேமிப்பு சுருள்கள் தொடர்ச்சியான ஆற்றலுக்காக சிறிய வெப்பத்தை உருவாக்குகின்றன. உள் பைலட் பதிப்பு 0.1~0.7 MPa வேலை செய்கிறது, வெளிப்புற பைலட் மாறுபாடு -100kPa வெற்றிட சூழலை ஆதரிக்கிறது. இடைவெளி-சீல் செய்யப்பட்ட ஸ்பூல் 200 மில்லியன் மாறுதல் சுழற்சிகளை அடைகிறது. நெகிழ்வான குழாய் வழித்தடத்திற்காக ஏர் போர்ட்கள் பக்கத்திலும், மேல் மற்றும் கீழும் அமைக்கப்பட்டுள்ளன. வால்வுகள் SS5Y பன்மடங்கு வால்வு தீவுகளுடன் இணக்கமான பிளக்-இன் ஸ்னாப் வடிவமைப்பை ஏற்றுக்கொள்கின்றன, முழு வங்கியையும் பிரிக்காமல் ஒற்றை-வால்வு பராமரிப்பை செயல்படுத்துகிறது, IP65 பிளக் கனெக்டர் மற்றும் IP67 பன்மடங்கு அடிப்படை மதிப்பீட்டை வழங்குகிறது. மேம்படுத்தப்பட்ட உள் ஓட்டப்பந்தய வீரர்கள் மரபு வால்வுகளை விட 80% அதிக ஓட்டத்தை வழங்குகிறார்கள், மேலும் உள்ளமைக்கப்பட்ட பைலட் வடிகட்டி மெஷ் தூசியால் சுருங்குவதைத் தடுக்கிறது. செமிகண்டக்டர், ஆட்டோமோட்டிவ் வெல்டிங், பேக்கேஜிங் மற்றும் மருத்துவ ஆட்டோமேஷன் கருவிகளில் சிலிண்டர் திசை மாறுதல் மற்றும் மையப்படுத்தப்பட்ட நியூமேடிக் கட்டுப்பாடு ஆகியவற்றிற்கு பரவலாகப் பயன்படுத்தப்படுகிறது.

SOLH 2S தொடர் 2/2-வழி பொதுவாக மூடிய திரவ சோலனாய்டு வால்வுகள் இரண்டு முழு வரிகளை உள்ளடக்கியது: நேரடி-செயல்படும் சிறிய துவாரம் 030/050 மாதிரிகள் மற்றும் பைலட்-இயக்கப்படும் பெரிய துளை 150~500 வகைகள், சுத்தமான நீர், அழுத்தப்பட்ட காற்று, வெட்டுதல் குளிரூட்டி, திரவ எண்ணெய் மற்றும் பலவீனமான எண்ணெய். நேரடி-செயல்பாட்டுப் பதிப்பு, குறைந்தபட்ச வேறுபாடு அழுத்த வரம்பு இல்லாமல் பூஜ்ஜிய-அழுத்த தொடக்கத்தை செயல்படுத்துகிறது, சிறிய அளவு, உலகளாவிய மவுண்டிங் நோக்குநிலை மற்றும் மில்லி விநாடி வேகமான மாறுதல் ஆகியவற்றைக் கொண்டுள்ளது, ஒற்றை-புள்ளி இயந்திரக் கருவி குளிரூட்டல், 3C மைக்ரோ காற்று/நீர் கிளைகள் மற்றும் மினி கிளீனிங் கருவிகள் போன்ற குறைந்த அழுத்த மைக்ரோ-ஃப்ளோ பயன்பாடுகளுக்கு ஏற்றது. பைலட்-இயக்கப்படும் வகைக்கு முழு திறப்புக்கு குறைந்தபட்சம் 0.05MPa அழுத்த வேறுபாடு தேவைப்படுகிறது, குறைந்த-வாட்டேஜ் குறைந்த-வெப்ப சுருள்களுடன் கூடிய அதி-பெரிய ஓட்டத்தை வழங்குகிறது, இது காற்று அமுக்கி வடிகால் தலைப்புகள், பிரதான தெளிப்பு நீர் இணைப்புகள் மற்றும் அதிக ஓட்டம் சுற்றும் நீர் சுத்திகரிப்பு குழாய்களுக்கு ஏற்றது. நிலையான NBR நைட்ரைல் ரப்பர் முத்திரைகள், விருப்பமான அமிலம் மற்றும் சூடான நீர் எதிர்ப்பு EPDM உணவு தர முத்திரைகளுடன் பொருத்தப்பட்டுள்ளன. பல சர்வதேச நூல் தரநிலைகள் (PT/G/NPT) மற்றும் உலகளாவிய உலகளாவிய சுருள் மின்னழுத்தங்கள் (DC12/24V, AC24/110/220V) ஆகியவை DIN பிளக் மற்றும் வயர் லீட் வயரிங் விருப்பங்களால் ஆதரிக்கப்படுகின்றன. வெப்ப-எதிர்ப்பு சுருள்கள் நீண்ட கால தொடர்ச்சியான ஆற்றலை அனுமதிக்கின்றன. தேர்வு வழிகாட்டி: 0.05MPa க்கும் குறைவான நிலையான அழுத்தம் மற்றும் சிறிய கிளை ஓட்டம் கொண்ட குழாய்களுக்கான நேரடி-செயல்பாட்டு வகை; நிலையான உயர் அழுத்தம் மற்றும் பெரிய சுழற்சி ஓட்டம் கொண்ட G1/2 மற்றும் அதற்கு மேல் உள்ள பிரதான தலைப்புகளுக்கான பைலட்-இயக்கப்படும் பதிப்பு. சூடான நீர் மற்றும் உணவு தர திரவ ஊடகங்களுக்கு EPDM முத்திரை கட்டாயமாகும்.

SOLH 2W தொடர் 2/2-வழி பொதுவாக மூடிய திரவ சோலனாய்டு வால்வு, திடமான பித்தளை உடலுடன் சிறிய துவாரம் நேரடி-செயல்படும் 030/050 மாதிரிகள் மற்றும் பெரிய துளை பைலட்-இயக்கப்படும் 150~500 மாறுபாடுகள், சுத்தமான நீர், அழுத்தப்பட்ட காற்று, வெட்டுதல் குளிரூட்டி மற்றும் எண்ணெய் துருப்பிடிக்கும் எண்ணெய் ஆகியவற்றைத் தானாக ஆன்-ஆஃப் செய்ய வடிவமைக்கப்பட்டுள்ளது. நேரடி-செயல்பாட்டுப் பதிப்பானது, குறைந்தபட்ச வேலை அழுத்த வரம்பு இல்லாத பூஜ்ஜிய வேறுபாடு அழுத்த தொடக்கத்தை உணர்கிறது, சிறிய அளவு, உலகளாவிய மவுண்டிங் நோக்குநிலை மற்றும் மில்லி விநாடி உயர் அதிர்வெண் மாறுதல், குறைந்த அழுத்த மைக்ரோ-ஃப்ளோ கிளைகளுக்கு ஏற்றது, வெற்றிட துணை நீர் சுற்றுகள் மற்றும் சிறிய இயந்திர கருவிகளுக்கான ஒற்றை-புள்ளி குளிரூட்டல் ஆகியவற்றைக் கொண்டுள்ளது. பைலட்-இயக்கப்படும் வகைக்கு குறைந்தபட்சம் 0.05MPa தொடக்க வேறுபாடு அழுத்தம் தேவைப்படுகிறது, குறைந்த-சக்தி குறைந்த வெப்பநிலை-உயர்ந்த சுருள்களுடன் கூடிய அதி-பெரிய ஓட்டத்தை வழங்குகிறது, இது காற்று அமுக்கி பிரதான வடிகால் கோடுகள், பொது சட்டசபை பிரதான தெளிப்பு நீர் சுற்றுகள் மற்றும் நீர் சுத்திகரிப்பு அமைப்புகளுக்கான உயர்-பாய்ச்சல் சுழற்சி குழாய்களுக்கு ஏற்றது. நிலையான NBR நைட்ரைல் ரப்பர் முத்திரைகள், விருப்பமான வெப்பம் மற்றும் அமில எதிர்ப்பு EPDM உணவு தர முத்திரைகளுடன் பொருத்தப்பட்டுள்ளன. பல சர்வதேச நூல் தரநிலைகள் (PT/G/NPT) மற்றும் முழு வீச்சு சுருள் மின்னழுத்தங்கள் (DC12/24V, AC24/110/220V) ஆகியவை கிடைக்கின்றன, கேபினட் வயரிங்க்கான DIN பிளக் சாக்கெட்டுகள் மற்றும் ஈரப்பதமான வெளிப்புற உபகரணங்களுக்கு IP65 வாட்டர் புரூப் வயர் லீட்கள் ஆதரவு. வெப்ப-எதிர்ப்பு சுருள்கள் எரிதல் இல்லாமல் 24 மணி நேர தொடர்ச்சியான ஆற்றலை அனுமதிக்கின்றன. தேர்வு வழிகாட்டுதல்கள்: 0.05MPa க்கும் குறைவான நிலையான அழுத்தம் மற்றும் மைக்ரோ ஒற்றை-புள்ளி ஓட்டம் கொண்ட பைப்லைன்களுக்கான நேரடி-செயல்பாட்டு வகையைத் தேர்ந்தெடுக்கவும்; நிலையான உயர் அழுத்த பெரிய சுழற்சியுடன் G1/2 மற்றும் அதற்கு மேல் உள்ள முக்கிய தலைப்புகளுக்கு பைலட்-இயக்கப்படும் மாறுபாட்டைத் தேர்ந்தெடுக்கவும். சூடான நீர், சுத்திகரிக்கப்பட்ட நீர் மற்றும் உணவு தர திரவ ஊடகங்களுக்கு EPDM முத்திரை கட்டாயமாகும்.

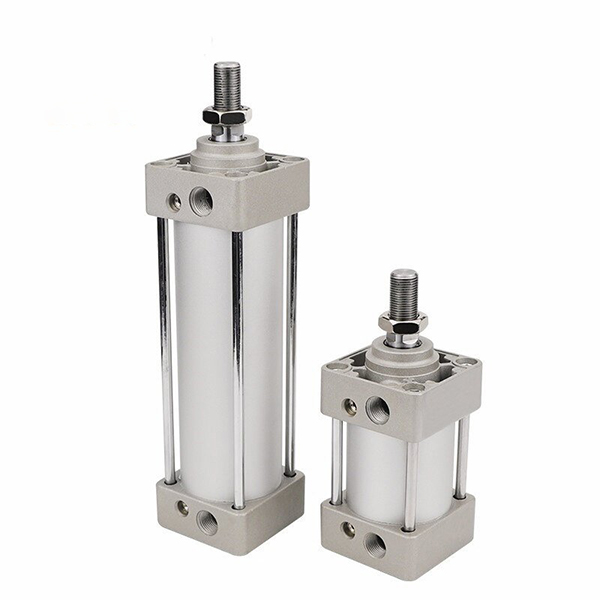

SOLH MBB லைட்வெயிட் டை ராட் நிலையான சிலிண்டர் என்பது மேம்படுத்தப்பட்ட இலகுரக மாடலாகும், பாரம்பரிய MB தொடரை விட 10% இலகுவானது மற்றும் இறக்குமதி செய்யப்பட்ட டை ராட் சிலிண்டர்களை நேரடியாக மாற்றுவதற்கான ISO15552 தரநிலைகளுடன் முழுமையாக இணங்குகிறது. இரட்டை முனை அனுசரிப்பு காற்று குஷன் மற்றும் சதுர முனை தொப்பிகள் இடம்பெறும், இது அதிக விறைப்பு, குறைந்த சத்தம் மற்றும் நிலையான எண்ணெய்-இல்லாத செயல்பாட்டை உறுதி செய்கிறது, நடுத்தர சுமை மற்றும் அதிக அதிர்வெண் வேலை நிலைமைகளுக்கு ஏற்றது. இது பல மாறுபாடுகள் மற்றும் பல்வேறு மவுண்டிங் விருப்பங்களை உள்ளடக்கியது, பரவலாகப் பயன்படுத்தப்படும் உபகரணங்கள் மற்றும் பொது ஆட்டோமேஷன் இயந்திரங்கள். முதிர்ந்த வெகுஜன உற்பத்தி மற்றும் போதுமான கையிருப்புடன், இது உலகளவில் நிலையான தொகுதி விநியோகம் மற்றும் ஏற்றுமதியை ஆதரிக்கிறது.

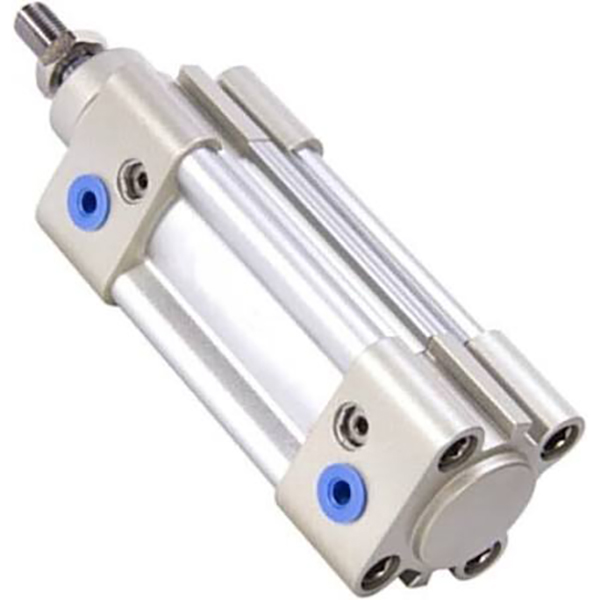

SOLH SAI டை-ராட் இல்லாத சுயவிவர சிலிண்டர் ISO15552 தரநிலையுடன் இணங்குகிறது, இது FESTO DNC மற்றும் SE தொடர்களுடன் பரிமாணமாக மாறக்கூடியது. M-வடிவ ஒருங்கிணைந்த அலுமினிய பீப்பாயை ஏற்று, இரட்டை முனை அனுசரிப்பு காற்று குஷன் & PPV மீள் திண்டு மற்றும் இரட்டை பக்க சென்சார் பள்ளங்கள் பொருத்தப்பட்டுள்ளது. முழு வகைகளில் ஒற்றை கம்பி, இரட்டை கம்பி, ஸ்ட்ரோக் அனுசரிப்பு, பூட்டக்கூடிய மற்றும் SAIF வால்வு-ஒருங்கிணைந்த சிலிண்டர் ஆகியவை அடங்கும். இது குறைந்த தொடக்க அழுத்தத்துடன் எண்ணெய் இல்லாத செயல்பாட்டை ஆதரிக்கிறது. துளை அளவுகள் φ32~200mm, தனிப்பயனாக்கப்பட்ட ஸ்ட்ரோக் 2000mm வரை, மற்றும் பல்வேறு ISO மவுண்டிங் விருப்பங்கள். பேக்கேஜிங் இயந்திரங்கள், கன்வேயர்கள் மற்றும் இயந்திர கருவி ஆட்டோமேஷன் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது. நிலையான வெகுஜன உற்பத்தி மற்றும் போதுமான கையிருப்பு, ஏற்றுமதி ஆட்டோமேஷன் கருவிகளுக்கான செலவு குறைந்த பொது நேரியல் இயக்கி.

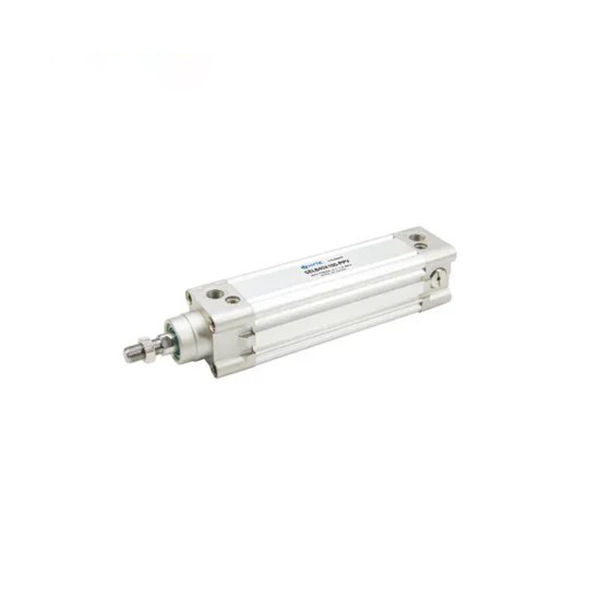

SOLH SE டை-ராட் இல்லாத சதுர நிலையான சிலிண்டர் ISO15552 மற்றும் VDMA24562 தரநிலைகளுடன் இணங்குகிறது, FESTO DNC மற்றும் SMC CP96S தொடர்களுடன் நேரடியாக மாறக்கூடியது. ஒருங்கிணைந்த சதுர அலுமினிய பீப்பாய் அதிக விறைப்புத்தன்மையை வழங்குகிறது, இரட்டை முனை அனுசரிப்பு காற்று குஷன் மற்றும் நெகிழ்வான நிறுவலுக்கு 3-பக்க சென்சார் பள்ளங்கள் பொருத்தப்பட்டுள்ளன. மாறுபாடுகளில் சிங்கிள் ராட், டபுள் ராட், ஸ்ட்ரோக் அட்ஜஸ்ட் செய்யக்கூடிய மற்றும் பிஎஸ்இ லாக் செய்யக்கூடிய வகை ஆகியவை அடங்கும், நடுத்தர கனமான சுமை மற்றும் லாங்-ஸ்ட்ரோக் உயர் அதிர்வெண் பயன்பாடுகளுக்கு ஏற்றது. இயந்திர கருவிகள், பேக்கேஜிங் மற்றும் கன்வேயர் ஆட்டோமேஷன் ஆகியவற்றிற்கு பரவலாக ஏற்றுக்கொள்ளப்பட்ட பல மவுண்டிங் விருப்பங்களுடன், கடினமான-அனோடைஸ் செய்யப்பட்ட பீப்பாய் எண்ணெய் இல்லாத செயல்பாட்டை ஆதரிக்கிறது. உலகளாவிய ஆட்டோமேஷன் உற்பத்தியாளர்களுக்கான தனிப்பயன் நீண்ட பக்க சேவை, போதுமான பங்கு மற்றும் நிலையான மொத்த விநியோகம்.

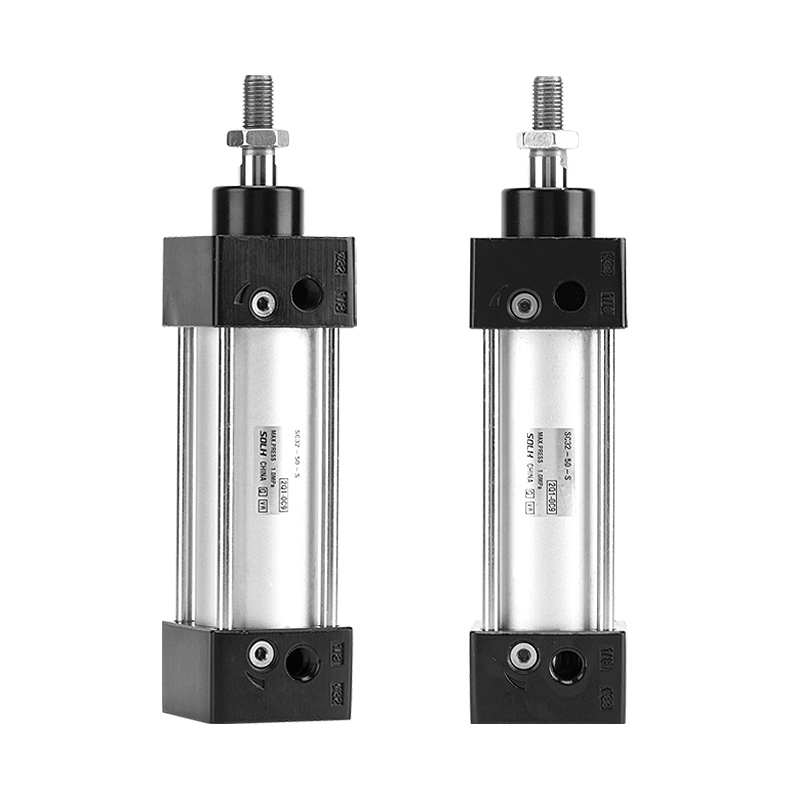

SOLH SC எகனாமிகல் டை ராட் நிலையான சிலிண்டர், உயர் விறைப்பு மற்றும் தாக்க எதிர்ப்புடன் எண்ட் கேப்களை இணைக்க நான்கு டை ராட்களை ஏற்றுக்கொள்கிறது, இது பொது நியூமேடிக் ஆக்சுவேட்டராக பரவலாக ஏற்றுக்கொள்ளப்படுகிறது. துளை அளவுகள் φ32~250mm வரம்பில், தாக்கம் மற்றும் இரைச்சலைக் குறைக்க இரட்டை முனை அனுசரிப்பு காற்று குஷன் பொருத்தப்பட்டிருக்கும். மாறுபாடுகளில் ஒற்றை கம்பி, SCD இரட்டை கம்பி, SCJ ஸ்ட்ரோக் அனுசரிப்பு மற்றும் SCL பூட்டக்கூடிய சிலிண்டர் ஆகியவை அடங்கும். CMSG/DMSG காந்த சுவிட்சுகளுக்கு உள்ளமைக்கப்பட்ட காந்த வளையம் விருப்பமானது, எண்ணெய் இல்லாத செயல்பாட்டை ஆதரிக்கிறது. போட்டி விலையுடன் சமமான துளையில் ISO சுயவிவர சிலிண்டர்களை விட குட்டையான உடல். கன்வேயர், பேக்கேஜிங் மற்றும் அசெம்பிளி லைன்களில் தள்ளுவதற்கும், கையாளுவதற்கும் மற்றும் பொருத்துவதற்கும் பல மவுண்டிங் வகைகள் உள்ளன. போதுமான அளவு இருப்பு மொத்த ஏற்றுமதி ஆர்டர்களை ஆதரிக்கிறது.
