தயாரிப்புகள்

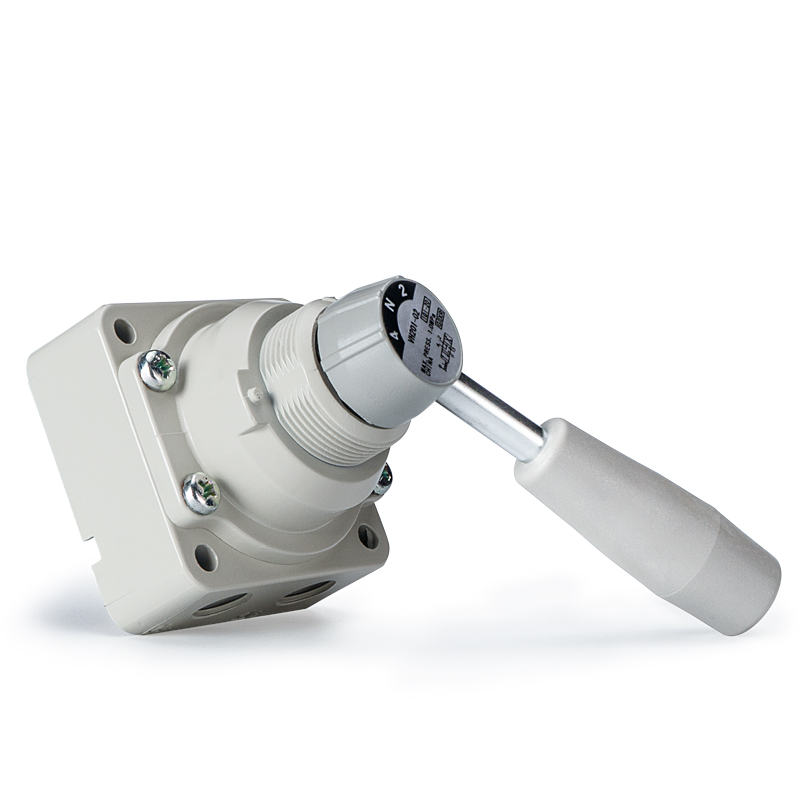

SOLH VH தொடர் 4-வழி 90° கைமுறை சுழலும் கை வால்வு சுழலும் கைப்பிடி மூலம் காற்று சுற்றுகளை மாற்றுகிறது, மூன்று விருப்ப மைய செயல்பாடுகளுடன்: 3-நிலை மையம் மூடப்பட்டது, 3-நிலை மைய வெளியேற்றம் மற்றும் 2-நிலை வகை. மிகக் குறைந்த உள் கசிவுக்கான துல்லியமான ரோட்டரி ஸ்பூல் முத்திரையை ஏற்றுக்கொள்கிறது, இது துத்தநாக அலாய் / டை-காஸ்ட் அலுமினிய உடல் மற்றும் லூப்ரிகேஷன் இல்லாத நீண்ட சேவை வாழ்க்கை ஆகியவற்றைக் கொண்டுள்ளது, தற்செயலான செயல்பாட்டைத் தவிர்க்க உள்ளமைக்கப்பட்ட இயந்திர நிலைப் பூட்டுடன். இது பக்கவாட்டு போர்ட் மற்றும் கீழ் போர்ட் பைப்பிங் அமைப்பை ஆதரிக்கிறது, இது பேனல் ஃப்ளஷ் மவுண்டிங் அல்லது டைரக்ட் பாடி ஃபிக்சிங்கிற்கு கிடைக்கிறது, போர்ட் அளவுகள் Rc1/4" முதல் 1" வரை மற்றும் அதிகபட்ச இயக்க அழுத்தம் 0.7~1.0MPa. மைய மூடிய பதிப்பு பணிநிறுத்தத்தின் போது சிலிண்டர் கிளாம்பிங் அழுத்தத்தை வைத்திருக்கிறது, அதே நேரத்தில் சென்டர் எக்ஸாஸ்ட் பாதுகாப்பான பராமரிப்புக்கான அழுத்தத்தை முழுமையாக வெளியிடுகிறது. கையேடு சிலிண்டர் ரிவர்சிங், உபகரணங்களை இயக்குதல், அவசரகால காற்று மூலம் தனிமைப்படுத்துதல், அரை தானியங்கி இயந்திர கைமுறை செயல்பாடு மற்றும் நியூமேடிக் கற்பித்தல் சோதனை பெஞ்சுகளுக்கு பரவலாகப் பயன்படுத்தப்படுகிறது.

SOLH VM1 (VM100) miniature 2/3 port mechanical poppet valve is fully interchangeable with equivalent SMC models. கச்சிதமான நம்பகமான பாப்பட் சீல் கட்டமைப்பை ஏற்றுக்கொண்டு, இது மிகக் குறுகிய 11 மிமீ அகலம் மற்றும் இயந்திரங்களுக்குள் எளிதாக உட்பொதிக்கப்பட்ட மற்றும் அடர்த்தியான ஸ்டாக்கிங் நிறுவலுக்கு 60 கிராம் எடையைக் கொண்டுள்ளது. இயக்க அழுத்தம் -100kPa வெற்றிடத்திலிருந்து 1.0MPa நேர்மறை அழுத்தம், உயவு இல்லாத வடிவமைப்பு, சிறந்த இறுக்கம் மற்றும் வலுவான தூசி எதிர்ப்பு ஆகியவற்றுடன். M5, Rc1/8, NPT1/8 & G1/8 உள்ளிட்ட பல நூல் விருப்பங்கள் உள்ளன, பக்கவாட்டு போர்ட் மற்றும் கீழே உள்ள போர்ட் குழாய் அமைப்பை ஆதரிக்கிறது. முழுத் தொடர் மாற்றக்கூடிய ஆக்சுவேட்டர் ஹெட்கள் வழங்கப்படுகின்றன: நிலையான/குறுகிய உலக்கை, நேராக/குறுகிய/ஒன்-வே ஆன்டி-ரீபவுண்ட் ரோலர் லீவர், பிளாட் புஷ்பட்டன், மஞ்சள் காளான் அவசர நிறுத்தம், பச்சை காட்டி பட்டன், கீல் லீவர் மற்றும் பூட்டக்கூடிய ரோட்டரி நாப், முழுமையான NC/NO 2-போர்ட் & 3-போர்ட் வகைகளுடன். சிலிண்டர் ஸ்ட்ரோக் வரம்பு கண்டறிதல், மேனுவல் ஜாக் கமிஷனிங், பாதுகாப்பு எமர்ஜென்சி இன்டர்லாக், மினி ஜிக் ஃபிக்ச்சர் ஏர் ஸ்விட்சிங் மற்றும் வெற்றிட தூண்டுதல் சுற்றுகள் ஆகியவற்றிற்கு பரவலாகப் பயன்படுத்தப்படுகிறது, இது காம்பாக்ட் ஆட்டோமேஷன் கருவிகளுக்கான உலகளாவிய இயந்திர காற்று சமிக்ஞை தூண்டுதலாக செயல்படுகிறது.

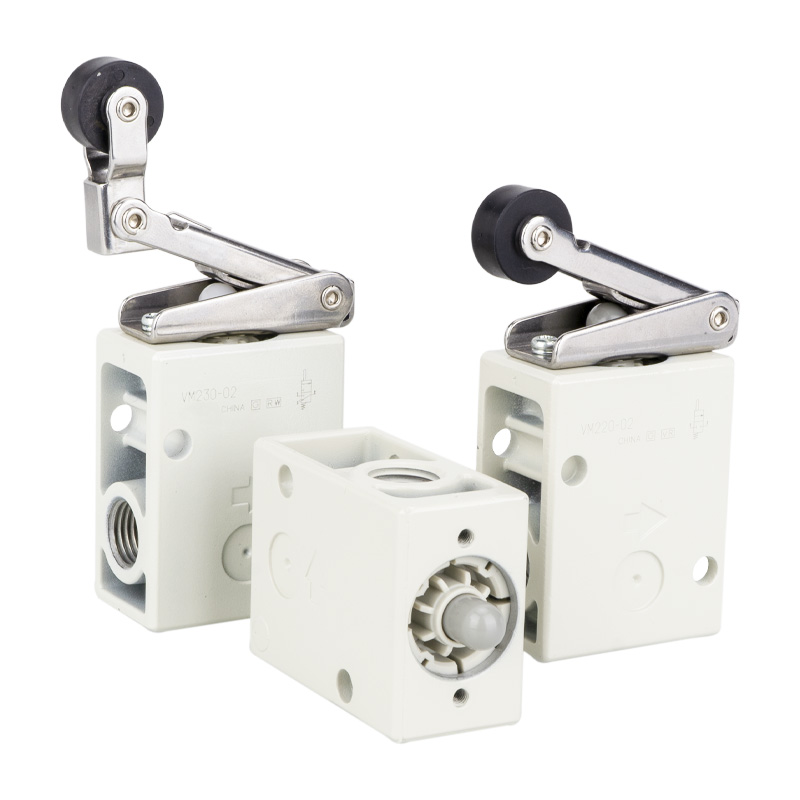

SOLH VM2 (VM200) நடுத்தர மெக்கானிக்கல் பாப்பட் வால்வு பொருந்தக்கூடிய SMC மாடல்களுடன் முழுமையாக மாறக்கூடியது. Cv=0.87 ஓட்டக் குணகம் கொண்ட நடுத்தர பாப்பட் கட்டுமானத்தைக் கொண்டுள்ளது, இதன் ஓட்டம் திறன் மினி VM1 தொடரை விட 8 மடங்கு அதிகமாக உள்ளது, நிலையான Rc1/4 போர்ட் மற்றும் விருப்பமான NPT/G1/4 த்ரெட்கள் பொருத்தப்பட்டுள்ளன. இது 0~1.0MPa இன் கீழ் வேலை செய்கிறது மற்றும் வெற்றிடத்துடன் பொருந்தாது, உயவு இல்லாத உடைகள்-எதிர்ப்பு பாப்பட் முத்திரை மற்றும் வலுவான உலோக உடலைப் பயன்படுத்துகிறது. பக்கவாட்டு போர்ட் மற்றும் கீழ் போர்ட் பைப்பிங் தளவமைப்புகள் கிடைக்கின்றன, பரிமாற்றக்கூடிய ஆக்சுவேட்டர்களின் முழுமையான வரிசையால் ஆதரிக்கப்படுகிறது: நிலையான POM ரோலர் / கடினப்படுத்தப்பட்ட எஃகு சிராய்ப்பு-எதிர்ப்பு ரோலர் லீவர், ஒரு வழி எதிர்ப்பு ரோலர், நேராக உலக்கை, தட்டையான புஷ்பட்டன், மஞ்சள் காளான் எமர்ஜென்சி ஸ்டாப் ஹெட், பச்சை காட்டி பொத்தான் மற்றும் பூட்டக்கூடிய பொத்தான். கடினப்படுத்தப்பட்ட எஃகு உருளை மாறுபாடு ஹெவி-டூட்டி உயர்-உடைகள் உற்பத்தி வரிகளுக்கு பொருந்துகிறது. சிலிண்டர் & ஸ்லைடு டேபிள் ஸ்ட்ரோக் வரம்பு கண்டறிதல், உபகரணங்கள் கையேடு ஜாக் கமிஷனிங், ஜிக் ஃபிக்ச்சர் ஏர் ஸ்விட்சிங் மற்றும் பாதுகாப்பு எமர்ஜென்சி இன்டர்லாக் ஆகியவற்றிற்கு பரவலாகப் பயன்படுத்தப்படுகிறது, இது பேக்கேஜிங், டெக்ஸ்டைல், பிரிண்டிங் மற்றும் பொது ஆட்டோமேஷன் உற்பத்தி வரிகளுக்கான பிரதான இயந்திர காற்று தூண்டுதல் வால்வாக செயல்படுகிறது.

SOLH VM4 (VM400) மீடியம் 3-போர்ட் பாப்பட் மெக்கானிக்கல் வால்வு மினி VM1 மற்றும் உயர்-பாய்ச்சல் VM2 தொடர்களுக்கு இடையில் நிலைநிறுத்தப்பட்ட சமமான SMC மாடல்களுடன் முழுமையாக மாறக்கூடியது. இதன் முக்கிய நன்மை -100kPa வெற்றிடத்திலிருந்து 1.0MPa பாசிட்டிவ் பிரஷர் வரையிலான முழு அழுத்த வரம்புடன் இணக்கமாக உள்ளது, இந்த அம்சம் VM2 இல் இல்லை. இது விருப்பமான NPT/G1/8 த்ரெட்கள் மற்றும் Cv=0.38 ஃப்ளோ திறன் கொண்ட நிலையான Rc1/8 போர்ட்டை ஏற்றுக்கொள்கிறது, பக்க மற்றும் கீழ் போர்ட் குழாய் அமைப்பை ஆதரிக்கிறது. திட உலோக உடலுடன் கட்டப்பட்டுள்ளது, இது 1000m/s² தாக்கம் மற்றும் கடுமையான அதிர்வுகளைத் தாங்கும், கடுமையான ஹெவி-டூட்டி உற்பத்தி வரிகளுக்கு ஏற்றது, நீண்ட சேவை வாழ்க்கைக்கு உயவு இல்லாத தூசி-எதிர்ப்பு பாப்பட் சீல் உள்ளது. பரிமாற்றக்கூடிய ஆக்சுவேட்டர்களின் முழுமையான தொகுப்பு வழங்கப்பட்டுள்ளது: நிலையான / கடினப்படுத்தப்பட்ட ஆண்டி-பிரேஷன் ஸ்டீல் ரோலர் லீவர், ஒரு-வழி எதிர்ப்பு-ரீபவுண்ட் ரோலர், நேராக உலக்கை, பல வண்ண காளான் அவசர நிறுத்த பொத்தான்கள், 2/3-நிலை ரோட்டரி குமிழ்கள், பூட்டக்கூடிய புஷ்பட்டன்கள் மற்றும் நிலைமாற்ற கீல் நெம்புகோல்கள். சிலிண்டர் மற்றும் ஸ்லைடு டேபிள் ஸ்ட்ரோக் வரம்பு கண்டறிதல், வெற்றிட உறிஞ்சுதல்/வெளியீட்டு சுற்றுகள், உபகரண கையேடு ஜாக் கமிஷனிங், மெஷின் பாதுகாப்பு எமர்ஜென்சி இன்டர்லாக் மற்றும் ஜிக் ஃபிக்ச்சர் ஸ்விட்ச்சிங் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது, இது வெற்றிட இணக்கத்தன்மை மற்றும் வலுவான அதிர்ச்சி எதிர்ப்பு தேவைப்படும் வேலை நிலைமைகளுக்கு சிறந்த நடுத்தர இயந்திர தூண்டுதல் வால்வாகும்.

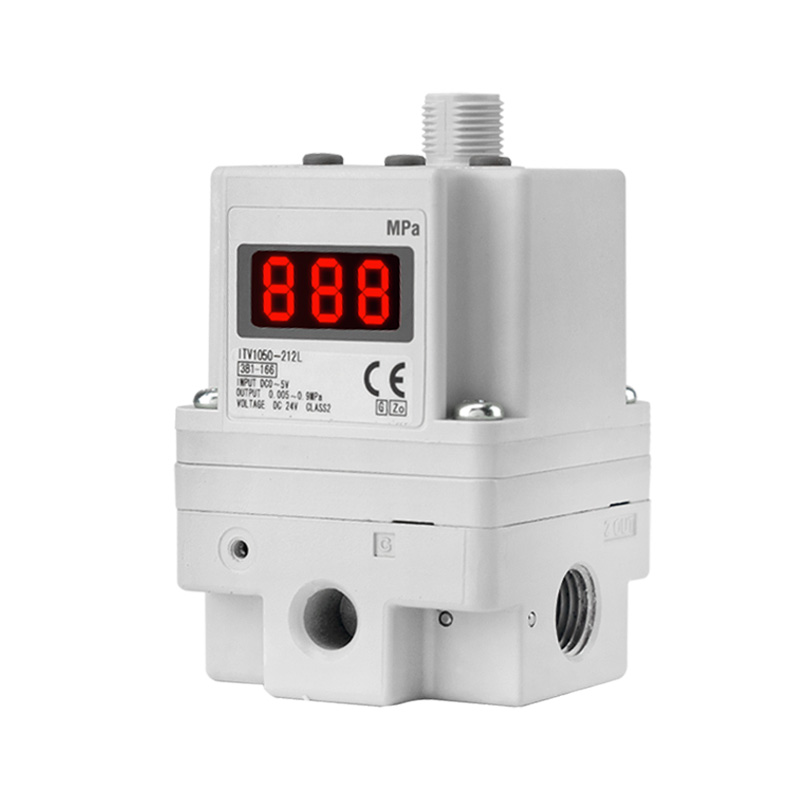

SOLH ITV உயர் ஓட்ட மின்-நியூமேடிக் விகிதாச்சார வால்வு சமமான SMC மாடல்களுடன் முழுமையாக மாறக்கூடியது. க்ளோஸ்டு-லூப் பிரஷர் ஃபீட்பேக் சிஸ்டத்தை ஏற்றுக்கொண்டு, DC0–10V மின்னழுத்தம், 4–20mA தற்போதைய அனலாக் சிக்னல்கள் மற்றும் CC-Link, PROFINET, EtherNet/IP உள்ளிட்ட விருப்ப ஃபீல்ட்பஸ் தகவல்தொடர்பு ஆகியவற்றைப் பெறுகிறது. மூன்று தொடர்கள் வெவ்வேறு ஓட்ட வரம்புகளை உள்ளடக்கியது: மைக்ரோ லோ ஃப்ளோவுக்கு ITV1100, யுனிவர்சல் மீடியம் ஃப்ளோவுக்கு ITV2100 மற்றும் 4400 L/min ANR வரை அதிக அதிக ஓட்டத்திற்கு ITV3100, 0.005 முதல் 0.9 MPa வரை அனுசரிப்பு அழுத்தம். இது Rc/NPT/G நூல்கள் மற்றும் புஷ்-இன் பொருத்துதல்கள், உள்ளமைக்கப்பட்ட LED டிஜிட்டல் டிஸ்ப்ளே மற்றும் DC24V குறைந்த மின் விநியோகத்தின் கீழ் சுய-கண்டறிதல் அலாரம் ஆகியவற்றை ஆதரிக்கிறது. பெரிய துளை சிலிண்டர் இயக்கம், ஃபிலிம் & வயர் நிலையான பதற்றம் கட்டுப்பாடு, குறைக்கடத்தி மற்றும் ஆப்டிகல் துல்லிய செயல்முறைகள், தானியங்கி விநியோகம் மற்றும் பூச்சு, வெல்டிங் மற்றும் ரிவெட்டிங் உபகரணங்களுக்கு பல-நிலை அழுத்தம் மாறுதல், தானியங்கு உற்பத்திக் கோடுகளில் டிஜிட்டல் மையப்படுத்தப்பட்ட அழுத்தக் கட்டுப்பாட்டை உணர பல கையேடு கட்டுப்பாட்டாளர்களை மாற்றுவதற்கு பரவலாகப் பயன்படுத்தப்படுகிறது.

SOLH XTO674 மற்றும் INA14 இன்லைன் சரிபார்ப்பு வால்வுகள், அதி-குறைவான 0.01MPa விரிசல் அழுத்தத்துடன் ஒரே கட்டமைப்பு தளத்தைப் பகிர்ந்து கொள்கின்றன, வெற்றிட மற்றும் குறைந்த அழுத்த திரவக் குழாய்களில் பின்னோக்கி எதிர்ப்புப் பாதுகாப்பிற்காக அழுத்தப்பட்ட காற்று மற்றும் சுத்தமான நீர் ஆகிய இரண்டிற்கும் இணக்கமானது. XTO674 என்பது அனைத்து பித்தளை கிரையோஜெனிக் பதிப்பு -30℃ வரை வேலை செய்கிறது; INA14 நிலையான தொடர் பித்தளை அல்லது SUS304 துருப்பிடிக்காத எஃகு உடலை வழங்குகிறது, நிலையான NBR முத்திரைகள் மற்றும் விருப்ப எண்ணெய் மற்றும் உயர் வெப்பநிலை எதிர்ப்பு FKM மற்றும் வானிலை-தடுப்பு CR முத்திரைகள் ஆகியவற்றைக் கொண்டுள்ளது. ஃப்ளோ அம்பு குறியுடன் கூடிய கச்சிதமான இன்லைன் திரிக்கப்பட்ட வடிவமைப்பை கூடுதல் அடைப்புக்குறிகள் இல்லாமல் நேரடியாக பைப்லைன்களில் பொருத்த முடியும், வெற்றிட ஜெனரேட்டர்கள் மற்றும் உறிஞ்சும் கோப்பைகளுக்கு இடையில் நிறுவப்படும் போது வெற்றிட இழப்பைத் தடுக்கிறது மற்றும் தலைகீழ் காற்றோட்டத்தை திறம்பட தடுக்கிறது. இரண்டு தொடர்களும் ஒரே மாதிரியான ஒட்டுமொத்த பரிமாணங்களையும், குழாய் மாற்றமின்றி நேரடி புல பரிமாற்றத்திற்கான நூல் அளவுகளையும் கொண்டுள்ளது, கிரையோஜெனிக் உபகரணங்கள், வெற்றிட உற்பத்திக் கோடுகள், அரிப்பைத் தடுக்கும் உயர்-வெப்பநிலை திரவ சுற்றுகள் மற்றும் ஒரு-வழி அழுத்தம் தக்கவைத்தல் மற்றும் பின் பாய்வதைத் தடுப்பதற்கான பொதுவான நியூமேடிக் மற்றும் நீர் குழாய்கள் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகின்றன.

SOLH HLH அல்ட்ரா-தின் சைட் எல் ரயில் லீனியர் ஸ்லைடு சிலிண்டர் நிறுவல் இடத்தைச் சேமிக்க மெலிதான குறைந்த சுயவிவர உடலுடன் ஒருங்கிணைந்த ஒற்றை-பக்க மறுசுழற்சி பந்து வழிகாட்டி ரயிலை ஏற்றுக்கொள்கிறது, இது ஒளி-சுமை துல்லியமான நிலைப்படுத்தலுக்கு அர்ப்பணிக்கப்பட்ட இரட்டை-செயல்படும் நியூமேடிக் ஸ்லைடு. துளை அளவுகள் 6, 10, 16 முதல் 20 மிமீ வரை நிலையான பக்கவாதம் 5-60 மிமீ, இயக்க அழுத்தம் 0.15~0.7 MPa மற்றும் வேலை வெப்பநிலை -20℃ முதல் 70℃ வரை. சிலிண்டர் பாடியில் 4-திசையில் பொருத்தப்பட்ட துளைகள் மற்றும் நெகிழ்வான குழாய் அமைப்பிற்கான 3-பக்க ஏர் போர்ட்கள் உள்ளன. ஸ்லைடு வண்டியில் பொருத்தப்பட்ட துளைகள் மற்றும் மேல் மற்றும் முன் பரப்புகளில் பொருத்தப்பட்ட பின் துளைகள் பொருத்தப்பட்டுள்ளன. காந்த நாணல் சுவிட்சுகளை ஏற்றுவதற்கு இரட்டை பக்க ஸ்லாட்டுகளுடன் உள்ளமைக்கப்பட்ட காந்த வளையம் நிலையானதாக வருகிறது. பிஸ்டன் கம்பி மற்றும் வண்டிக்கு இடையே உள்ள மிதக்கும் கூட்டு பக்கவாட்டு பக்க சுமையை நீக்குகிறது மற்றும் சிறந்த நேரான மற்றும் எதிர்ப்பு சுழற்சி துல்லியத்தை உறுதி செய்கிறது. இரட்டை-ரயில் HLQ தொடருடன் ஒப்பிடும்போது, ​​HLH ஆனது, 3C & செமிகண்டக்டர் மினி இன்ஸ்பெக்ஷன் ஜிக்ஸ், லைட்-டூட்டி புஷ்-கிளாம்பிங் யூனிட்கள் மற்றும் கச்சிதமான ஆட்டோமேஷன் இயந்திரங்களுக்குள் ரெசிப்ரோகேட்டிங் பொசிஷனிங் மெக்கானிசம் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படும் வரையறுக்கப்பட்ட குறுகிய இடத்திற்கான மெலிதான அவுட்லைனைக் கொண்டுள்ளது.

SOLH HLQ / HLQL ட்வின்-ஷாஃப்ட் ஸ்லைடு சிலிண்டர்கள் மறுசுழற்சி செய்யும் பந்து நேரியல் வழிகாட்டிகளை ஏற்றுக்கொள்கின்றன, இதில் HLQ காம்பாக்ட் நிலையான பதிப்பு பக்கவாட்டில் பொருத்தப்பட்ட சிலிண்டர் மற்றும் அல்ட்ரா-ரிஜிட் சமச்சீர் HLQL மாதிரி ஆகியவை அடங்கும். துளை அளவுகள் 6 முதல் 25 மிமீ வரை பக்கவாதம் 10-150 மிமீ வரை இருக்கும். இரட்டை இணையான பிஸ்டன் தடி வடிவமைப்பு வலுவான உந்துதல் மற்றும் சிறந்த முறுக்கு எதிர்ப்பு & சுழற்சி எதிர்ப்பு செயல்திறனை வழங்குகிறது. பிஸ்டன் மற்றும் ஸ்லைடு கேரேஜ் இடையே உள்ளமைக்கப்பட்ட மிதக்கும் கூட்டு விசித்திரமான பக்கவாட்டு சுமைகளை ஈடுசெய்கிறது. அடித்தளமானது 3-திசையில் பொருத்தப்பட்ட தட்டப்பட்ட துளைகளைக் கொண்டுள்ளது, அதே சமயம் ஸ்லைடு கேரேஜ் பல-மேற்பரப்பு பொருத்துதல் மவுண்டிங் துளைகள் மற்றும் பொருத்துதல் ஊசிகளை வழங்குகிறது; காந்த நாணல் சுவிட்சுகளுக்கான பக்க ஸ்லாட்டுகள் மற்றும் உள்ளமைக்கப்பட்ட காந்தம் ஆகியவை தரநிலையாக வருகின்றன. பல இடையக விருப்பங்கள் உள்ளன: இரட்டை / ஒற்றை அனுசரிப்பு காற்று இடையக, ஹைட்ராலிக் அதிர்ச்சி உறிஞ்சி மற்றும் மென்மையான பரிமாற்றம் மற்றும் உயர் மீண்டும் பொருத்துதல் துல்லியம் வெளிப்புற நிறுத்த தொகுதிகள். HLQ நடுத்தர-சிறிய சுமைகளுக்கு மட்டுப்படுத்தப்பட்ட இடத்துடன் பொருந்துகிறது, அதே சமயம் சமச்சீர் HLQL அதிக சுமைகளையும் கடுமையான விசித்திரமான ஆஃப்செட்டையும் கையாளுகிறது. 3C, செமிகண்டக்டர் அசெம்பிளி மற்றும் சோதனை உபகரணங்களில் தானியங்கி பரிமாற்றம், துல்லியமான இறுக்கம் மற்றும் நேரியல் பொருத்துதல் ஆகியவற்றிற்கு பரவலாகப் பயன்படுத்தப்படுகிறது.

SOLH HLS / HLSL ட்வின்-ஷாஃப்ட் ஸ்லைடு சிலிண்டர்கள் லைன்-கான்டாக்ட் கிராஸ் ரோலர் வழிகாட்டிகளை ஏற்றுக்கொள்கின்றன, இது HLQ பால் வழிகாட்டி மாதிரிகளை விட அதிக விறைப்புத்தன்மை, மீண்டும் பொருத்துதல் துல்லியம் மற்றும் விசித்திரமான சுமை எதிர்ப்பு ஆகியவற்றை வழங்குகிறது. இரண்டு மாறுபாடுகள் கிடைக்கின்றன: கடுமையான ஆஃப்செட் இல்லாமல் நடுத்தர-சிறிய சுமைகளுக்கு பக்கவாட்டில் பொருத்தப்பட்ட கச்சிதமான சிலிண்டருடன் நிலையான HLS; அதிக சுமைகள், பெரிய விசித்திரமான முறுக்கு மற்றும் தீவிர துல்லியமான கோரிக்கைகளுக்கான மையப்படுத்தப்பட்ட சிலிண்டர் மற்றும் இரட்டை இணை உருளைகள் கொண்ட சமச்சீர் HLSL. துளை அளவுகள் 6-25 மிமீ மற்றும் பக்கவாதம் 10-150 மிமீ. இரட்டை பிஸ்டன் தண்டுகள் சக்திவாய்ந்த உந்துதல் மற்றும் முறுக்கு எதிர்ப்பு செயல்திறனை வழங்குகின்றன, அதே நேரத்தில் உள்ளமைக்கப்பட்ட மிதக்கும் மூட்டுகள் பக்கவாட்டு விலகல் அழுத்தத்தை நீக்குகின்றன. அடிப்படையானது 3-திசை மவுண்டிங் ஹோல்களை ஆதரிக்கிறது, ஸ்லைடு கேரேஜ் பல-மேற்பரப்பு ஃபிக்சர் த்ரெட்கள் & பொசிஷனிங் பின்ஸ் ஆகியவற்றைக் கொண்டுள்ளது, மேலும் காந்த வளையம் மற்றும் சென்சார் ஸ்லாட்டுகள் நிலையானதாக வருகின்றன. சரிசெய்யக்கூடிய காற்று இடையகங்கள், ஹைட்ராலிக் அதிர்ச்சி உறிஞ்சிகள் மற்றும் வெளிப்புற இயந்திர நிறுத்தங்கள் ஆகியவை விருப்பமான பாகங்கள். இயக்க வெப்பநிலை -20℃ முதல் 70℃ வரை இருக்கும். செமிகண்டக்டர், மெடிக்கல் ஆட்டோமேஷன், மெஷின் டூல் ஜிக்ஸ் மற்றும் பிற ஹெவி-டூட்டி அல்ட்ரா-பிரிசிஷன் டிரான்ஸ்ஃபர் & கிளாம்பிங் பொசிஷனிங் ஸ்டேஷன்களில் பரவலாகப் பயன்படுத்தப்படுகிறது.
