நியூமேடிக் கூறுகள் தொடர்

SOLH MXJ அல்ட்ரா-காம்பாக்ட் உயர் துல்லியமான நியூமேடிக் ஸ்லைடு அட்டவணை SMC MXJ தொடருடன் ஒன்றுக்கொன்று மாறக்கூடியது. ஒருங்கிணைந்த துருப்பிடிக்காத எஃகு பந்து நேரியல் வழிகாட்டி பொருத்தப்பட்ட, இது 0.005mm இணையான துல்லியம் மற்றும் மீண்டும் பொருத்துதல் துல்லியம் ± 0.01mm அடையும். அல்ட்ரா-தின் லைட்வெயிட் பாடி மேல், கீழ் மற்றும் பக்க மூன்று பக்க மவுண்டிங்கை ஆதரிக்கிறது, MXQ ஸ்லைடு டேபிள்களை விட 30%~50% சிறியது. துளை அளவுகள் φ4.5~16mm, டூயல்-எண்ட் ரப்பர் பஃபர்கள் மற்றும் 0~5mm அனுசரிப்பு ஸ்ட்ரோக்கிற்கான விருப்ப மெட்டல் லிமிட்டர்கள். சமச்சீர் வடிவமைப்பு குழாய் மற்றும் சென்சார்களின் இடது-வலது பரிமாற்றத்தை செயல்படுத்துகிறது, எண்ணெய் இல்லாத சுத்தமான சூழலுக்கு ஏற்றது. 3C மைக்ரோ ஹேண்ட்லிங், ஆப்டிகல் இன்ஸ்பெக்ஷன், மினியேச்சர் அசெம்பிளி மற்றும் காம்பாக்ட் மெடிக்கல் ஆட்டோமேஷன் உபகரணங்களில் மைக்ரான்-லெவல் லீனியர் மோஷனுக்காக பரவலாக ஏற்றுக்கொள்ளப்பட்ட நிலையான உயர் அதிர்வெண் குறுகிய-பக்க இயக்கம் திறன் கொண்டது.

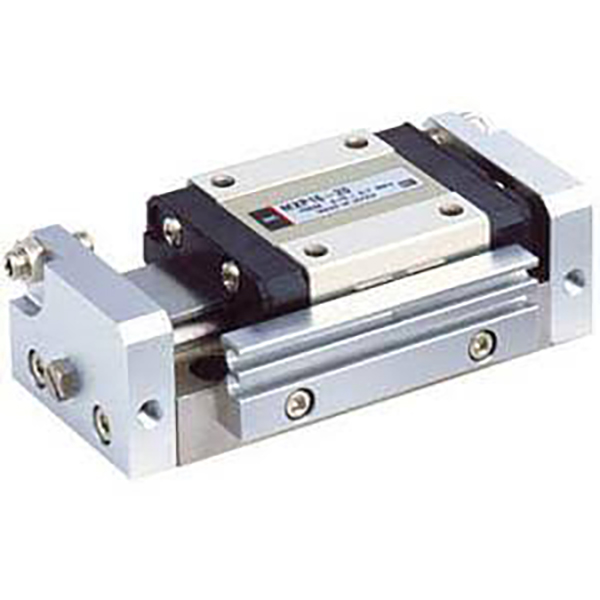

SOLH MXP அதி-உயர் துல்லியமான நியூமேடிக் ஸ்லைடு அட்டவணை SMC MXP தொடருடன் ஒன்றுக்கொன்று மாறக்கூடியது. இது ஒருங்கிணைந்த மார்டென்சிடிக் துருப்பிடிக்காத எஃகு உடல் மற்றும் உள்ளமைக்கப்பட்ட பந்து நேரியல் வழிகாட்டியை ஏற்றுக்கொள்கிறது, 0.004மிமீ பயண இணைத்தன்மையை அடைகிறது, சுழற்சி பிழை ±0.03° வரை மற்றும் மீண்டும் பொருத்துதல் துல்லியம் ±0.01mm. அல்ட்ரா-நெரோ காம்பாக்ட் பாடி MXJ மாடல்களை விட 10%~20% மெலிதானது, மூன்று பக்க மவுண்டிங் மற்றும் மாறக்கூடிய அச்சு/பக்கக் குழாய்களை ஆதரிக்கிறது. துளை அளவுகள் φ6~16மிமீ நிலையான ரப்பர் பஃபர்கள், விருப்பமான உலோக வரம்புகள் மற்றும் φ8 மற்றும் அதற்கு மேல் கிடைக்கும் ஹைட்ராலிக் பஃபர்கள். இது எண்ணெய் இல்லாத சுத்தமான சூழல் மற்றும் நிலையான உயர் அதிர்வெண் பரிமாற்றத்தை ஆதரிக்கிறது. ஆப்டிகல் இன்ஸ்பெக்ஷன், சிப் பிணைப்பு, மைக்ரோ பாகங்கள் அசெம்பிளி மற்றும் பிரீமியம் மருத்துவ உபகரணங்கள் போன்ற கடுமையான இயக்கத் துல்லியம் தேவைப்படும் வரையறுக்கப்பட்ட விண்வெளி ஆட்டோமேஷன் நிலையங்களுக்கு ஏற்றது.

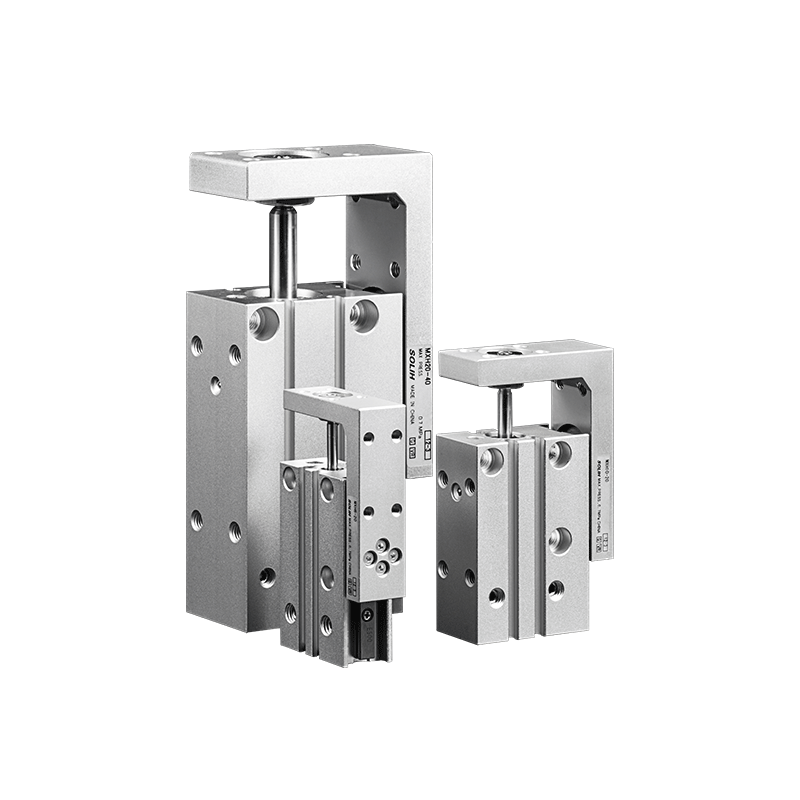

SOLH MXH குறுகிய காம்பாக்ட் நியூமேடிக் ஸ்லைடு அட்டவணை SMC MXH தொடருடன் ஒன்றுக்கொன்று மாறக்கூடியது. இரட்டை பிஸ்டன் மூலம் இயக்கப்பட்டு, சுற்றும் பந்து வழிகாட்டி ரயில் பொருத்தப்பட்டிருக்கும், இது அடர்த்தியான பக்கவாட்டு தளவமைப்புக்கு ஏற்ற அதி-குறுகிய உடலை ஏற்றுக்கொள்கிறது. இது பாரம்பரிய MXU ஸ்லைடுகளில் 6 மடங்கு அனுமதிக்கக்கூடிய முறுக்குவிசையுடன் சிறந்த ஆன்டி-ஆஃப்செட் மற்றும் ஆண்டி-டார்ஷன் திறனைக் கொண்டுள்ளது, மீண்டும் பொருத்துதல் துல்லியம் ±0.02mm மற்றும் அதிகபட்ச நிலையான ஸ்ட்ரோக் 60mm வரை உள்ளது. 4-திசை மவுண்டிங் மற்றும் 3-சைட் பைப்பிங்கை ஆதரிக்கிறது, இது பல்வேறு காந்த சுவிட்சுகள், இரட்டை-இறுதி ரப்பர் பஃபர்களுடன் இணக்கமான உள்ளமைக்கப்பட்ட காந்தத்துடன் வருகிறது மற்றும் தொடர்ச்சியான எண்ணெய்-இல்லாத செயல்பாட்டை செயல்படுத்துகிறது. துளை அளவுகள் φ6~20mm, 3C பாகங்கள் மற்றும் சிறிய பிளாஸ்டிக் பாகங்களின் நடுத்தர துல்லியமான நீண்ட-பக்க அதிர்வெண் பரிமாற்றத்திற்கு பரவலாக பயன்படுத்தப்படுகிறது.

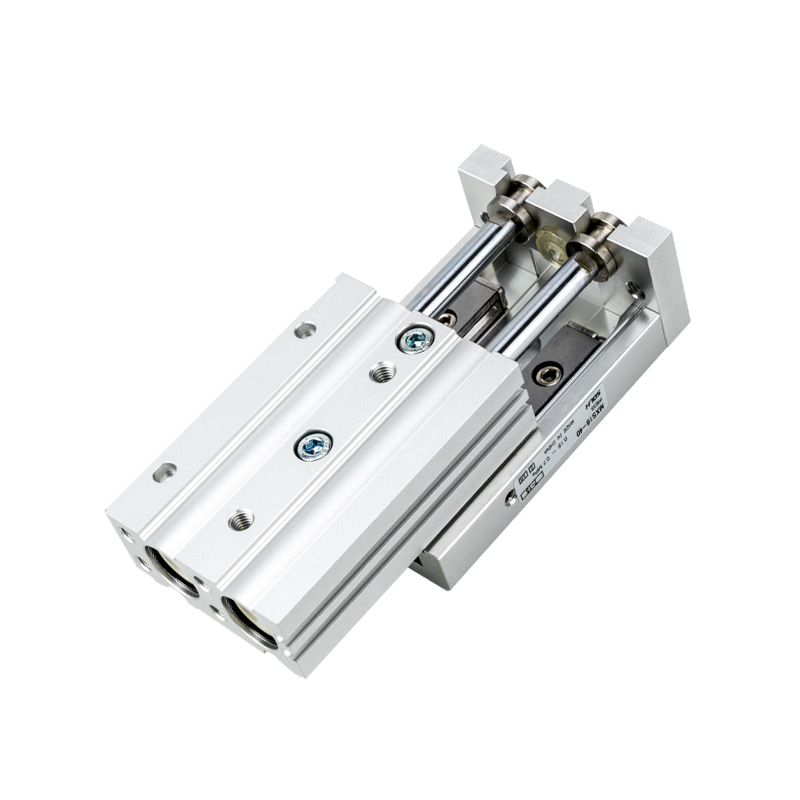

SOLH MXS உயர்-விறைப்புத்தன்மை கொண்ட ஒருங்கிணைக்கப்பட்ட நியூமேடிக் ஸ்லைடு அட்டவணை SMC MXS தொடருடன் முழுமையாக மாறக்கூடியது. இது இரட்டை-பிஸ்டன் டிரைவிங் மற்றும் பூஜ்ஜிய-கிளியரன்ஸ் இயக்கத்திற்காக முன் ஏற்றப்பட்ட குறுக்கு உருளை வழிகாட்டி தண்டவாளங்களை ஏற்றுக்கொள்கிறது, ஒரே துளை மற்றும் ± 0.01 மிமீ வரை மீண்டும் பொருத்துதல் துல்லியத்துடன் ஒற்றை சிலிண்டர் ஸ்லைடுகளின் இரு மடங்கு உந்துதலை வழங்குகிறது. ஸ்பிலிட் சிலிண்டர் மற்றும் வெளிப்புற வழிகாட்டி தொகுப்புகளுடன் ஒப்பிடும்போது மிக மெல்லிய ஒருங்கிணைந்த அமைப்பு 30%~50% நிறுவல் இடத்தை சேமிக்கிறது. பொருத்துதல் முள் துளைகளுடன் (கீழ், பக்க மற்றும் அச்சு) மூன்று பக்க மவுண்டிங் ஆதரிக்கப்படுகிறது. போர் அளவுகள் φ6~25மிமீ நிலையான பக்கவாதம் 10~150மிமீ, விருப்பமான 0~5மிமீ ஸ்ட்ரோக் அட்ஜஸ்டர்கள். உள்ளமைக்கப்பட்ட காந்தமானது காந்த சுவிட்சுகளுக்கு பொருந்துகிறது மற்றும் எண்ணெய் இல்லாத செயல்பாட்டை செயல்படுத்துகிறது. செமிகண்டக்டர், 3C துல்லிய அசெம்பிளி மற்றும் ஆப்டிகல் கூறு சீரமைப்பு நிலையங்களில் உயர்-விறைப்பு, உயர்-துல்லிய நேரியல் பரிமாற்றத்திற்கு பரவலாகப் பயன்படுத்தப்படுகிறது.

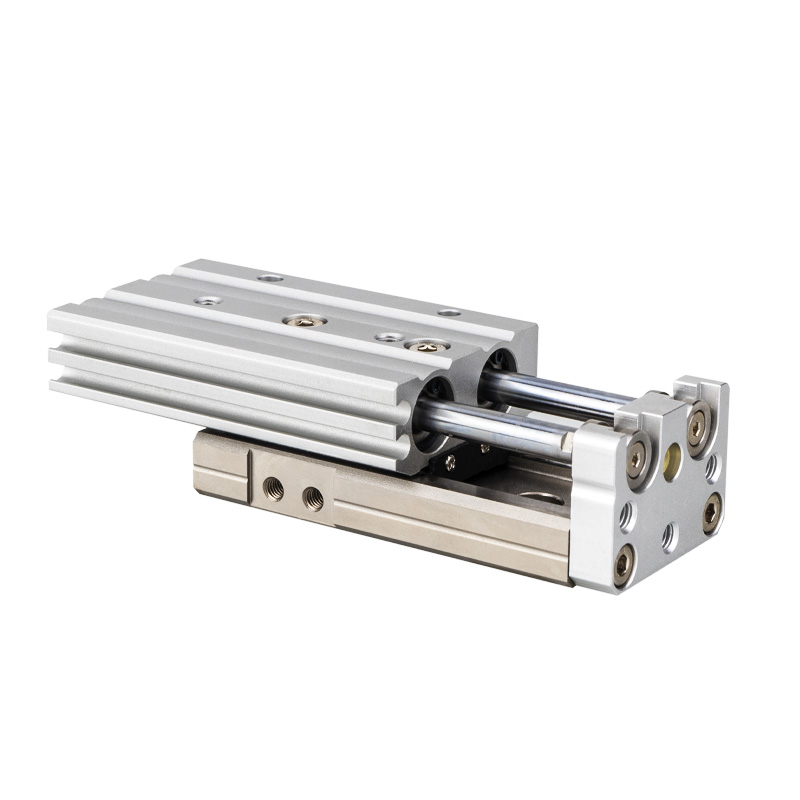

SOLH MXQ பொருளாதார நியூமேடிக் ஸ்லைடு அட்டவணை SMC MXQ தொடருடன் மாற்றத்தக்கது. இது இரட்டை-பிஸ்டன் ஓட்டுதல் மற்றும் முன் ஏற்றப்படாத மறுசுழற்சி பந்து வழிகாட்டி இரயில் ஆகியவற்றை ஏற்றுக்கொள்கிறது, இது MXS ஐ விட குறைந்த உயரம் மற்றும் இலகுவான எடையுடன் கூடிய அதி-மெல்லிய இலகுரக ஒருங்கிணைந்த யூனிட்டாக கட்டப்பட்டது, ± 0.02 மிமீ மீண்டும் பொருத்துதல் துல்லியத்தை அடைகிறது. பொருத்துதல் முள் துளைகளுடன் (கீழ், பக்க மற்றும் அச்சு) மூன்று பக்க மவுண்டிங் கிடைக்கிறது. துளை அளவுகள் φ6~25mm, நிலையான பக்கவாதம் 10~150mm, விருப்பமான 0~5mm ஸ்ட்ரோக் அட்ஜஸ்டர்கள். உள்ளமைக்கப்பட்ட காந்தம் காந்த சுவிட்சுகளுக்கு பொருந்துகிறது மற்றும் எண்ணெய் இல்லாத செயல்பாட்டை ஆதரிக்கிறது. செலவு குறைந்த அடிப்படை நேரியல் ஆக்சுவேட்டராக, இது பட்ஜெட்-உணர்திறன் திட்டங்களுக்கு பொருந்துகிறது மற்றும் சிறிய மின்னணு மற்றும் பிளாஸ்டிக் பாகங்கள் மற்றும் நிலையான-துல்லியமான தானியங்கு அசெம்பிளி லைன்களின் ஒளி-சுமை உயர்-அதிர்வெண் பரிமாற்றத்திற்கு பரவலாகப் பயன்படுத்தப்படுகிறது.

SOLH Richge MXF அல்ட்ரா-தின் உயர்-விறைப்பு நியூமேடிக் ஸ்லைடு அட்டவணை SMC MXF தொடருடன் ஒன்றுக்கொன்று மாறக்கூடியது. சிலிண்டர் மற்றும் கிராஸ் ரோலர் வழிகாட்டி இணையாக அமைக்கப்பட்டுள்ளது, சமமான MXS மாடல்களுடன் ஒப்பிடும்போது உடல் உயரம் 40% குறைக்கப்பட்டுள்ளது, குறைந்த செங்குத்து அனுமதியுடன் ஆட்டோமேஷன் கருவிகளுக்கு ஏற்றது. பொருத்துதல் பின் துளைகள், மீண்டும் பொருத்துதல் துல்லியம் ±0.02mm, துளை அளவுகள் φ8~20mm மற்றும் அதிகபட்ச நிலையான ஸ்ட்ரோக் 100mm உடன் மேல் மற்றும் கீழ் இரட்டை மவுண்டிங் ஆதரிக்கிறது. ஸ்டாண்டர்ட், விருப்பமான X10/X11 ஸ்ட்ரோக் அட்ஜஸ்டர்கள் மற்றும் ஹைட்ராலிக் பஃபர்களாக டூயல்-எண்ட் பாலியூரிதீன் பஃபர்கள் பொருத்தப்பட்டுள்ளன. உள்ளமைக்கப்பட்ட காந்தம் காந்த சுவிட்சுகளுடன் வேலை செய்கிறது மற்றும் எண்ணெய் இல்லாத நீண்ட சுழற்சி செயல்பாட்டை செயல்படுத்துகிறது. 3C மாட்யூல் கையாளுதல், துல்லியமாக அழுத்துதல் மற்றும் ஸ்டேஷன் மாறுதல் போன்ற நடுத்தர-சுமை லாங்-ஸ்ட்ரோக் பரிமாற்றத்திற்கு பரவலாகப் பயன்படுத்தப்படுகிறது.

SOLH MY1B இயந்திரத்தனமாக இணைக்கப்பட்ட அடிப்படை கம்பியில்லா சிலிண்டர் தொடர்புடைய SMC மாதிரிகளுடன் முழு பரிமாற்றத்தை அடைகிறது. உள் சீல் பெல்ட் மற்றும் வெளிப்புற தூசி-தடுப்பு பெல்ட் பொருத்தப்பட்ட, இது வெளிப்புற பிஸ்டன் கம்பியை ரத்து செய்கிறது, அதன் ஒட்டுமொத்த நிறுவல் நீளம் பயனுள்ள பக்கவாதத்திற்கு அருகில் உள்ளது மற்றும் டை ராட் சிலிண்டர்களுடன் ஒப்பிடும்போது 50% தளவமைப்பு இடத்தை சேமிக்கிறது. துளை அளவுகள் φ10 முதல் 100 மிமீ வரை இருக்கும், அதிகபட்ச ஸ்ட்ரோக் 5000 மிமீ வரை இருக்கும். ஸ்லைடு அட்டவணையானது பிஸ்டனுடன் சிறந்த வளைக்கும் எதிர்ப்பைக் கொண்டு கடுமையாக இணைக்கப்பட்டுள்ளது, இது ஒளி சுமைகளின் கீழ் துணை வழிகாட்டிகள் இல்லாமல் நேரடி சுமை ஏற்றத்தை அனுமதிக்கிறது. நான்கு திசை குழாய் (முன், பின், பக்க, கீழ்) உள்ளது; φ25~40 மாதிரிகள் 17% எடை குறைப்பை உணர்கின்றன. விருப்பமான வெளிப்புற ஹைட்ராலிக் பஃபர்கள் மற்றும் டூயல்-எண்ட் ஸ்ட்ரோக் அட்ஜஸ்டர்களுடன் நிலையான உள்ளமைக்கப்பட்ட அனுசரிப்பு காற்று குஷன்கள் பொருத்தப்பட்டுள்ளன. முன் முன்பதிவு செய்யப்பட்ட பள்ளங்கள் D-M9 தொடர் காந்த சுவிட்சுகளுக்கு பொருந்தும், மேலும் சுத்தமான பட்டறைகளுக்கு எண்ணெய் இல்லாத செயல்பாடு துணைபுரிகிறது. சுமை திறன் மூலம் வகைப்படுத்தப்படுகிறது: லைட் டூட்டிக்கு φ10~20, நடுத்தர-லைட் டூட்டிக்கு φ25~40, நடுத்தர டூட்டிக்கு φ50~63, ஹெவி டியூட்டிக்கு φ80~100. தொலைதூரப் பொருள் கடத்தல், தானியங்கி கதவு இயக்கம், எந்திரத்தில் கனமான பணிப்பொருளை மாற்றுதல் மற்றும் நீண்ட ஸ்ட்ரோக் பொருத்துதல் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது.

SOLH CY3 மேக்னடிக் கப்ளிங் ராட்லெஸ் சிலிண்டர் என்பது SMC சகாக்களுடன் முழு பரிமாண பரிமாற்றம் கொண்ட CY1 தொடரின் மேம்படுத்தப்பட்ட பதிப்பாகும். பூஜ்ஜிய காற்று கசிவு மற்றும் மாசுபடாத செயல்பாட்டை அடைவதற்கு முழுமையாக மூடப்பட்ட பீப்பாயின் உள்ளே உள்ள உள் பிஸ்டன் மற்றும் வெளிப்புற ஸ்லைடு வண்டிக்கு இடையே தொடர்பு இல்லாத காந்த ஒத்திசைவு இயக்கியை இது ஏற்றுக்கொள்கிறது. துளை அளவுகள் φ6 முதல் φ63 மிமீ வரை அதிகபட்ச பக்கவாதம் 5000 மிமீ வரை இருக்கும், வழக்கமான டை ராட் சிலிண்டர்களுடன் ஒப்பிடும்போது நிறுவல் கால்தடத்தை 50% குறைக்கிறது. இரண்டு வகைகள் உள்ளன: CY3B அடிப்படை வகைக்கு இறுதி அடைப்புக்குறிகள் மற்றும் விசித்திரமான சுமை மற்றும் காந்த துண்டிப்பைத் தவிர்க்க வெளிப்புற வழிகாட்டிகள் தேவைப்படுகின்றன; CY3R நேரடி-மவுண்ட் பதிப்பு, கூடுதல் மவுண்டிங் இடத்தைச் சேமிப்பதற்காக நேரடியாக உபகரணத் தளத்தில் சரி செய்யப்பட்டது. நீளமான உடைகள்-எதிர்ப்பு வளையங்கள் குறைந்தபட்ச வேலை அழுத்தத்தை 0.12 MPa ஆக குறைக்கின்றன. நிலையான இரட்டை-இறுதி ரப்பர் பஃபர்கள் பொருத்தப்பட்டுள்ளன, மேலும் விருப்பமான X160 அதிவேக பதிப்பு அதிகபட்சமாக 1500 மிமீ/வி வேகத்தை ஆதரிக்கிறது. முன்-செட் ஸ்லாட்டுகள் நிலை பின்னூட்டத்திற்கு D-M9 காந்த சுவிட்சுகளுக்கு இடமளிக்கின்றன. நிலையான எண்ணெய் இல்லாத செயல்பாடு, குறைக்கடத்திகள், மின்னணுவியல், மருத்துவம் மற்றும் உணவுத் தொழில்களுக்கான தூசி இல்லாத பட்டறைகளுக்குப் பொருந்தும். இது 0.5 கிலோ முதல் 40 கிலோ வரையிலான எடையை 0.5 கிலோ முதல் 40 கிலோ வரையிலான சுமைகளைக் கையாளுகிறது.

SOLH CY1 தொடர் என்பது ஒரு உன்னதமான பொருளாதார காந்த இணைப்பு கம்பியில்லா சிலிண்டர் ஆகும், இது மேம்படுத்தப்பட்ட CY3 தொடரின் முன்னோடி, அசல் SMC CY1 தயாரிப்புகளுடன் முழுமையாக பரிமாணமாக மாறக்கூடியது. இது தொடர்பு இல்லாத காந்த ஒத்திசைவு இயக்கி மற்றும் பூஜ்ஜிய காற்று கசிவுடன் முழுமையாக மூடப்பட்ட பீப்பாய் அமைப்பை ஏற்றுக்கொள்கிறது. துளை அளவுகள் φ6 முதல் 63 மிமீ வரை, ஸ்டாண்டர்ட் ஸ்ட்ரோக் 1000 மிமீ வரை மற்றும் அதிகபட்சமாக நீட்டிக்கப்பட்ட ஸ்ட்ரோக் 1500 மிமீ சிறந்த செலவு செயல்திறன். ஐந்து கட்டமைப்பு பதிப்புகள் கிடைக்கின்றன: வெளிப்புற வழிகாட்டிகள் மற்றும் இறுதி அடைப்புக்குறிகள் தேவைப்படும் CY1B அடிப்படை வகை; கூடுதல் வழிகாட்டிகள் இல்லாமல் ஒளி சுமைகளுக்கு உள்ளமைக்கப்பட்ட நெகிழ் தாங்கு உருளைகள் கொண்ட CY1S; மென்மையான உயர் அதிர்வெண் பரிமாற்றத்திற்கான CY1L பந்து தாங்கி வகை; CY1H உயர்-துல்லியமான மாதிரி ± 0.02mm மீண்டும் மீண்டும் பொருத்துதல் துல்லியத்தை அடைகிறது; CY1F குறைந்த சுயவிவர வகை, குறுகிய செங்குத்து நிறுவல் இடத்திற்கு 29% குறைக்கப்பட்ட ஒட்டுமொத்த உயரம். குறைந்தபட்ச தொடக்க அழுத்தம் 0.18MPa ஆகும், இது நிலையான இரட்டை-இறுதி ரப்பர் பஃபர்கள் மற்றும் விருப்பமான வெளிப்புற ஹைட்ராலிக் பஃபர்களுடன் பொருத்தப்பட்டுள்ளது, நிலை சமிக்ஞை கருத்துக்கு D-M9 மற்றும் D-A9 காந்த சுவிட்சுகளுடன் இணக்கமானது. இது CY3 தொடரை விட குறைவாக செலவாகும் மற்றும் 0.5kg முதல் 40kg வரை எடையுள்ள க்ளீன்-ரூம் மெட்டீரியல் டிரான்ஸ்ஃபர், ப்ரொடெக்டிவ் டோர் டிரைவிங் மற்றும் நடுத்தர-நீண்ட தூர பணிப்பகுதி போக்குவரத்து உள்ளிட்ட பட்ஜெட்-வரையறுக்கப்பட்ட வழக்கமான ஆட்டோமேஷனுக்கான செலவு குறைந்த தேர்வாக செயல்படுகிறது.
