நியூமேடிக் கூறுகள் தொடர்

SOLH RM தொடர் காந்த இணைப்பு கம்பியில்லா சிலிண்டர் ஏர்டாக் சகாக்களுடன் பரிமாறிக்கொள்ளும் வகையில் வடிவமைக்கப்பட்டுள்ளது. இது தொடர்பு இல்லாத காந்த ஒத்திசைவு இயக்கி மற்றும் பூஜ்ஜிய கசிவு மற்றும் தூசி இல்லாத செயல்பாட்டிற்கான முழுமையாக மூடப்பட்ட பீப்பாய் கட்டமைப்பை ஏற்றுக்கொள்கிறது, இது மின்னணுவியல், மருத்துவம் மற்றும் உணவுத் தொழில்களின் எண்ணெய் இல்லாத சுத்தமான சூழல்களுக்கு ஏற்றது. துளை அளவுகள் φ10 முதல் φ40 மிமீ வரை அதிகபட்ச ஸ்ட்ரோக் 2000 மிமீ வரை இருக்கும், பரந்த தொழில்துறை வெப்பநிலை வரம்பில் -20℃~70℃ மற்றும் குறைந்தபட்ச தொடக்க அழுத்தம் 0.15 MPa கொண்டு இயங்குகிறது. நான்கு கட்டமைப்பு மாறுபாடுகள் கிடைக்கின்றன: குறைந்த செலவில் வெளிப்புற தண்டவாளங்கள் மற்றும் இறுதி அடைப்புக்குறிகள் தேவைப்படும் உள்ளமைக்கப்பட்ட வழிகாட்டிகள் இல்லாமல் RMS அடிப்படை வகை; RMT நிலையான வகை இரட்டை வழிகாட்டி கம்பிகள் மற்றும் நெகிழ் தாங்கு உருளைகளுடன் ஒருங்கிணைக்கப்பட்டு, எளிதாக நிறுவுவதற்கு கூடுதல் வழிகாட்டிகள் இல்லாமல் சாதாரண பக்கவாட்டு சுமைகளை எதிர்க்கும்; RMTL துல்லியமான பதிப்பு, ± 0.1மிமீ மீண்டும் மீண்டும் பொருத்துதல் துல்லியத்தை அடையும் நீட்டிக்கப்பட்ட உயர்-துல்லிய வழிகாட்டி கம்பிகள்; RMH ஹெவி-டூட்டி வலுவூட்டப்பட்ட ஸ்லைடு வகை, சுதந்திரமான சுமை தாங்குவதற்கான வலுவான எதிர்ப்பு-திருப்பல் திறன் கொண்டது. நிலையான டூயல்-எண்ட் ரப்பர் பஃபர்கள் பொருத்தப்பட்டுள்ளன, விருப்பமான அனுசரிப்பு பஃபர்கள் மற்றும் 500 மிமீ/வி வரை நிலையான இயக்கத்திற்கான வெளிப்புற ஹைட்ராலிக் பஃபர்கள். நிலை சிக்னல் பின்னூட்டத்திற்கான விருப்ப காந்த சுவிட்ச் கருவிகள் D-M9 சென்சார்களுடன் பொருந்துகின்றன. உள்ளமைக்கப்பட்ட வழிகாட்டுதல் கட்டமைப்புகள் வெளிப்புற நேரியல் வழிகாட்டிகளின் கூடுதல் கொள்முதல் மற்றும் அசெம்பிளி செலவுகளைக் குறைக்கின்றன. இது SMC CY1 மற்றும் CY3 தொடர்களுக்கு எதிராக சிறந்த செலவு செயல்திறனை வழங்குகிறது, இது நீண்ட தூர பொருள் கடத்தல், பாதுகாப்பு கதவு இயக்கம் மற்றும் நடுத்தர பட்ஜெட் தானியங்கு உற்பத்தி வரிகளில் வழக்கமான டை ராட் சிலிண்டர்களை இட-சேமிப்பு மறுசீரமைப்பு ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது.

SOLH MGJ அல்ட்ரா-காம்பாக்ட் மினி கைடு ராட் சிலிண்டர் SMC நிலையான தயாரிப்புகளுடன் முழுமையாக மாறக்கூடியது, இது மினியேச்சர் ஆட்டோமேஷனுக்காக பிரத்தியேகமாக உருவாக்கப்பட்டது. இது 5 மிமீ முதல் 20 மிமீ வரையிலான அல்ட்ரா ஷார்ட் ஸ்ட்ரோக்குகளுடன் φ6 மிமீ மற்றும் φ10 மிமீ இரண்டு சிறிய துளை அளவுகளை மட்டுமே வழங்குகிறது. உள்ளமைக்கப்பட்ட இரட்டை வழிகாட்டி தண்டுகள் மற்றும் ஒருங்கிணைக்கப்பட்ட வழிகாட்டி சட்டகம் ±0.1°க்குள் அதி-துல்லியமான சுழல் எதிர்ப்பு செயல்திறனை வழங்குகின்றன. மிகவும் இலகுரக அமைப்பு MGJ6-5 மாடலுக்கு வெறும் 27.3 கிராம் எடையைக் கொண்டுள்ளது. இரட்டை மவுண்டிங் மேற்பரப்புகள் (கீழ் மற்றும் பின்புறம்) மற்றும் ஒற்றை-பக்க மையப்படுத்தப்பட்ட குழாய் மற்றும் வயரிங் ஆகியவை அடர்த்தியான பல-சிலிண்டர் ஏற்பாட்டிற்கு நேர்த்தியான அமைப்பை எளிதாக்குகின்றன. இரட்டை-இறுதி ரப்பர் பஃபர்களுடன் எண்ணெய் இல்லாத பராமரிப்பு-இல்லாத கட்டமைப்பை ஏற்றுக்கொள்வது, இது -10℃~60℃க்குள் நிலையான உயர் அதிர்வெண் பரிமாற்றத்தை ஆதரிக்கிறது. துல்லியமான எலக்ட்ரானிக் பாகங்கள் கிளாம்பிங், பிசிபி பொசிஷனிங், மருத்துவ சாதனங்களின் மினியேச்சர் வால்வு ஆக்சுவேஷன், மாதிரி ஊசி தூக்குதல், செமிகண்டக்டர் கிளீன் பட்டறைகளில் மைக்ரோ டிஸ்ப்ளேஸ்மென்ட் சரிசெய்தல் மற்றும் ஆப்டிகல் லென்ஸ்களின் ஃபைன் டியூனிங் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது. நிலையான எம்ஜிபி காம்பாக்ட் சிலிண்டர்களுடன் ஒப்பிடுகையில், இது ஒட்டுமொத்த பரிமாணத்தை வெகுவாகக் குறைக்கிறது, மிகச்சரியான திருப்திகரமான மைக்ரோ உந்துதல், வரையறுக்கப்பட்ட நிறுவல் இடம் மற்றும் மினியேச்சர் ஆட்டோமேஷனின் உயர்-துல்லியமான எதிர்ப்பு சுழற்சி நிலைப்படுத்தல் கோரிக்கைகளை கொண்டுள்ளது.

SOLH MGP வரிசை மெல்லிய கச்சிதமான வழிகாட்டி கம்பி சிலிண்டர் உண்மையான SMC தயாரிப்புகளுடன் பரிமாணமாக மாறக்கூடியது. இது சிலிண்டர் பீப்பாய், இரட்டை வழிகாட்டி கம்பிகள் மற்றும் துல்லியமான தாங்கு உருளைகள் ஆகியவற்றின் ஒருங்கிணைந்த கட்டமைப்பை ஏற்றுக்கொள்கிறது, மேலும் வெளிப்புற வழிகாட்டும் பாகங்கள் இல்லாமல் உள்ளமைக்கப்பட்ட முறுக்கு எதிர்ப்பு மற்றும் சக்திவாய்ந்த பக்கவாட்டு சுமை திறன் கொண்டது. வழக்கமான சிலிண்டர்களுடன் ஒப்பிடும்போது அதன் தட்டையான மெலிதான அமைப்பு 17%~24% எடையைக் குறைக்கிறது, அழுத்துதல், பொருத்துதல், தூக்குதல் மற்றும் பணிப்பகுதி பரிமாற்றம் போன்ற சிறிய தன்னியக்க செயல்பாடுகளுக்கு மிகவும் பொருத்தமானது. தாங்கு உருளைகளால் வகைப்படுத்தப்பட்ட மூன்று துணை வகைகள் பல்வேறு வேலை நிலைமைகளை உள்ளடக்கியது: உலோக நெகிழ் புஷிங்ஸுடன் கூடிய MGPM, அதிக பக்கவாட்டு சுமைகள் மற்றும் தூசி நிறைந்த குறைந்த-வேக சுழற்சி வேலைகளுக்கு சிறந்த உடைகள் எதிர்ப்பு மற்றும் தூசி எதிர்ப்பு செயல்திறன் ஆகியவற்றைக் கொண்டுள்ளது; MGPL பந்து புஷிங்ஸ் அதி-குறைந்த உராய்வு மற்றும் அதிவேக அடிக்கடி பரிமாற்றத்திற்கான மென்மையான இயக்கத்தை வழங்குகிறது; MGPA பூஜ்ஜிய-கிளியரன்ஸ் உயர்-துல்லியமான பந்து தாங்கு உருளைகள் துல்லியமான பொருத்துதல் மற்றும் அளவுத்திருத்தத்திற்காக ±0.01mm வரை சுழற்சி எதிர்ப்பு துல்லியத்தை அடைகின்றன. துளை அளவுகள் φ12 முதல் 100 மிமீ வரை 5~300 மிமீ நிலையான ஸ்ட்ரோக்குகளுடன் இருக்கும். ஸ்டாண்டர்ட் டூயல்-எண்ட் ரப்பர் பஃபர்கள் பொருத்தப்பட்டுள்ளன, அதே சமயம் AZ ஏர் குஷன் பஃபர்கள் அதிவேக ஹெவி-டூட்டி இயக்கத்தின் போது கடுமையான தாக்கத்தை உறிஞ்சுவதற்கு 20 மிமீக்கு மேல் உள்ள துளைகளுக்கு விருப்பமானவை. உள்ளமைக்கப்பட்ட ஸ்லாட்டுகள் டி-எம்9, ஏ93 காந்த சுவிட்சுகளை நேர்த்தியான வயரிங் கூடுதல் அடைப்புக்குறிகள் இல்லாமல் நேரடியாக நிறுவுவதை ஆதரிக்கின்றன. இயக்க அழுத்தம் 0.12 MPa இலிருந்து 1.0 MPa வரை இருக்கும், சுற்றுப்புற வெப்பநிலை -10℃~60℃ இன் குறைந்தபட்ச இயக்க அழுத்தம் 0.1 MPa. எலக்ட்ரானிக் பிசிபி பொசிஷனிங் & பிரஸ்ஸிங், இன்ஸ்பெக்ஷன் ஜிக் லிஃப்டிங், பேக்கேஜிங் ஃபீடிங் மற்றும் ஜெனரல் ஆட்டோமேஷன் கட்டுப்படுத்தும் கிளாம்பிங் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது, இது மிகவும் பல்துறை ஒருங்கிணைந்த வழிகாட்டப்பட்ட நியூமேடிக் ஆக்சுவேட்டராக செயல்படுகிறது.

SOLH MGQ தொடர் அல்ட்ரா-தின் ஒருங்கிணைந்த வழிகாட்டி கம்பி சிலிண்டர் அசல் SMC விவரக்குறிப்புகளுடன் முழுமையாக மாறக்கூடியது. சிலிண்டர் பீப்பாய் மற்றும் வழிகாட்டி கம்பிகளின் ஒருங்கிணைந்த அமைப்பு, நிறுவல் இடத்தை பெரிதும் சேமிக்க, வழக்கமான வழிகாட்டப்பட்ட சிலிண்டர்களுடன் ஒப்பிடும்போது ஒட்டுமொத்த தடிமனையும் 50% குறைக்கிறது. இது போர் அளவுகள் φ12~100 மிமீ மற்றும் ஸ்டாண்டர்ட் ஸ்ட்ரோக்குகள் 25~250 மிமீ, இரண்டு கட்டமைப்புகளில் வழங்கப்படுகிறது: MGQM கார்பன் அலாய் ஸ்லைடு தாங்கு உருளைகள் மற்றும் MGQL உயர் துல்லியமான பந்து தாங்கு உருளைகள். சமச்சீர் இரட்டை வழிகாட்டி கம்பி அமைப்பு பக்கவாட்டு சுமை, விலகல் மற்றும் முறுக்கு ஆகியவற்றிற்கு சிறந்த எதிர்ப்பை வழங்குகிறது. MGQL பந்து தாங்கி பதிப்பு ±0.04°~±0.08° சுழற்ற எதிர்ப்பு துல்லியத்தை அடைகிறது, அதே நேரத்தில் MGQM ஸ்லைடு தாங்கி வகை சிறந்த உடைகள் எதிர்ப்பு, தூசி எதிர்ப்பு செயல்திறன் மற்றும் கனரக தூசி நிறைந்த நிலைமைகளுக்கான செலவு நன்மைகளைக் கொண்டுள்ளது. நிலையான கட்டமைப்புகளில் உள்ளமைக்கப்பட்ட காந்த வளையங்கள், இரட்டை-இறுதி ரப்பர் பஃபர்கள் மற்றும் எண்ணெய் இல்லாத பராமரிப்பு-இல்லாத செயல்பாடு ஆகியவை அடங்கும். விருப்பமான XB6 உயர் வெப்பநிலை மாறுபாடு 150℃ வரை சீராக வேலை செய்யும். சிலிண்டர் உடலில் பல பெருகிவரும் துளைகள் ஒதுக்கப்பட்டுள்ளன; காந்த சுவிட்சுகள் துளைகளுக்கு நான்கு பக்கங்களிலும் பொருத்தப்படலாம். 0.1 MPa இன் குறைந்தபட்ச வேலை அழுத்தத்துடன், கன்வேயர் லைன் ஸ்டாப்பர் பொசிஷனிங் & லிஃப்டிங், 3C எலக்ட்ரானிக்ஸில் PCB வெளியேற்றம் மற்றும் கிரிம்பிங், பேக்கேஜிங் இயந்திரங்களுக்கான கேட் ஆக்சுவேஷன் மற்றும் ஜிக் ஜாக்கிங் ஆகியவற்றிற்கு இது பரவலாக ஏற்றுக்கொள்ளப்படுகிறது. இயந்திர வடிவமைப்பை எளிமையாக்க தனி சிலிண்டர் மற்றும் வெளிப்புற வழிகாட்டி அசெம்பிளிகளை இது மாற்றுகிறது. நிலையான MGP மற்றும் ஹெவி-டூட்டி MGG தொடர்களுடன் ஒப்பிடும்போது, ​​MGQ ஆனது மிக மெல்லிய சுயவிவரம் மற்றும் வரையறுக்கப்பட்ட நிறுவல் இடத்தில் அதிக துல்லியமான செயல்பாட்டிற்கான உகந்த செயல்திறனைக் கொண்டுள்ளது.

SOLH MGG தொடர் ஹெவி-டூட்டி லாங்-ஸ்ட்ரோக் கைடு ராட் சிலிண்டர் சமமான SMC ஹெவி-டூட்டி சிலிண்டர்களுடன் பரிமாண ரீதியாக ஒன்றுக்கொன்று மாறக்கூடியது. ஒரு சுற்று பீப்பாய் மற்றும் வெளிப்புறமாக ஏற்பாடு செய்யப்பட்ட இரட்டை பெரிய இடைவெளி வழிகாட்டி கம்பிகளால் கட்டப்பட்டது, இது உச்சகட்ட கட்டமைப்பு விறைப்புத்தன்மையை வழங்குகிறது. அதன் பக்கவாட்டு சுமை திறன் சாதாரண வழிகாட்டப்பட்ட சிலிண்டர்களை விட மூன்று மடங்கு அதிகம், நீண்ட பக்கவாதம் மற்றும் விசித்திரமான கனமான சுமைகளின் கீழ் கட்டமைப்பு விலகல் ஆகியவற்றின் கீழ் பிஸ்டன் கம்பி தொய்வு ஏற்படுவதைத் தவிர்க்கிறது. துளை அளவுகள் இரண்டு பதிப்புகளுடன் φ20 மிமீ முதல் 100 மிமீ வரை இருக்கும்: MGGM கார்பன் அலாய் ஸ்லைடிங் தாங்கு உருளைகள் மற்றும் MGGL உயர் துல்லியமான பந்து தாங்கு உருளைகள். அதிகபட்ச நிலையான பக்கவாதம் 1300 மிமீ அடையும், இது MGP மற்றும் MGQ தொடர்களின் பக்கவாதம் வரம்பை மீறுகிறது. டூயல்-எண்ட் உள்ளமைக்கப்பட்ட ஹைட்ராலிக் பஃபர்கள், நீண்ட தூர அதிவேக செயல்பாட்டின் போது உருவாகும் பாரிய தாக்க ஆற்றலை உறிஞ்சி, சத்தத்தை திறம்பட குறைக்கும் மற்றும் உபகரணங்களைப் பாதுகாக்கும் தரநிலையாக வருகின்றன. MGGM ஸ்லைடிங் தாங்கு உருளைகள், கனரக தூசி நிறைந்த சூழல்கள் மற்றும் தீவிர கன்வேயர் லைன் ஸ்டாப்பிங் ஆகியவற்றிற்கு சிறந்த உடைகள் மற்றும் அதிர்ச்சி எதிர்ப்பைக் கொண்டுள்ளன; MGGL பந்து தாங்கு உருளைகள் அதி-குறைந்த உராய்வு மற்றும் மென்மையான இயக்கத்தை ±0.02° வரையிலான மேல் சுழற்சி எதிர்ப்புத் துல்லியத்துடன் உணர்கின்றன, உயர்-துல்லியமான லாங்-ஸ்ட்ரோக் பொசிஷனிங் மற்றும் அதிவேக சுழற்சி இயக்கத்திற்கு ஏற்றது. ஸ்பிலிட் மாடுலர் டிசைன் சிலிண்டர் பீப்பாய்களை தனித்தனியாக பிரித்தெடுத்தல் மற்றும் மாற்றுதல் மற்றும் குறைந்த விலை பராமரிப்புக்கான வழிகாட்டி அசெம்பிளி ஆகியவற்றை செயல்படுத்துகிறது. கிடைக்கக்கூடிய மவுண்டிங் படிவங்களில் அடிப்படை மேற்பரப்பு மவுண்டிங் மற்றும் முன் விளிம்பு நிறுவல் ஆகியவை அடங்கும்; விருப்ப கூடுதல் அம்சங்கள் J-வகை ஸ்ட்ரோக் சரிசெய்தல் (0~50 மிமீ சரிசெய்தல் வரம்பு) மற்றும் XB6 உயர்-வெப்பநிலை மாறுபாடு -10℃ மற்றும் 150℃ இடையே நிலையானதாக வேலை செய்யும். உள்ளமைக்கப்பட்ட காந்த வளையங்கள் நிலையானவை, நெகிழ்வான காந்த சுவிட்ச் பொருத்துதலுக்கான பல திசை பள்ளங்கள் உள்ளன. இயக்க அழுத்தம் வரம்புகள் 0.1 ~ 1.0 MPa அதிகபட்ச இயங்கும் வேகம் 1000 மிமீ/வி வரை. செங்குத்து தூக்கும் தளங்கள், ஹெவி-டூட்டி ஸ்டாப்பர் பொசிஷனிங் மற்றும் பெரிய ஜிக் வெளியேற்றம் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது, இது சாதாரண சிலிண்டர்களின் ஒருங்கிணைந்த தீர்வு மற்றும் தனித்தனி கனரக வழிகாட்டி இடுகைகளை இயந்திர வடிவமைப்பை எளிதாக்குகிறது.

SOLH MGF குறைந்த சுயவிவர வழிகாட்டி அட்டவணை சிலிண்டர் பொருந்தக்கூடிய SMC இணைகளுடன் முழுமையாக மாறக்கூடியது. ஒருங்கிணைக்கப்பட்ட பெரிய விட்டம் கொண்ட செறிவான வழிகாட்டி ஸ்லீவ் மூலம் வடிவமைக்கப்பட்டது, இது பாரம்பரிய இரட்டை வழிகாட்டி கம்பி சிலிண்டர்களின் திசை வரம்புகளை உடைக்கிறது மற்றும் விசித்திரமான சுமைகளுக்கு எதிராக சீரான 360° எதிர்ப்பு விலகல் செயல்திறனை வழங்குகிறது. அல்ட்ரா-பிளாட் காம்பாக்ட் லேஅவுட்டிற்கான MGQ தொடருடன் ஒப்பிடும்போது அதன் ஒட்டுமொத்த நிறுவல் உயரம் 15%~20% குறைக்கப்பட்டுள்ளது. கிடைக்கக்கூடிய துளை அளவுகள்: φ40, φ63, φ100 மிமீ, 30 மிமீ முதல் 100 மிமீ வரையிலான நிலையான குறுகிய பக்கவாதம், குறுகிய-பக்கக் கனரக செயல்பாட்டிற்கு உகந்ததாக உள்ளது. உள்ளமைக்கப்பட்ட ஆண்டி-ரொட்டேஷன் பின்கள் 409 N·m வரை φ100 மாடலுக்கு அதிகபட்சமாக அனுமதிக்கக்கூடிய முறுக்குவிசையை வழங்குகின்றன, நெரிசல் அல்லது இடப்பெயர்ச்சி இல்லாமல் எல்லா திசைகளிலிருந்தும் விசித்திரமான விசையின் கீழ் நிலையானது, உச்சநிலை சுழற்சி எதிர்ப்பு துல்லியம் ±0.05°. இரு-திசை மேல் மற்றும் கீழ் மவுண்டிங் ஆதரிக்கப்படுகிறது; உடலின் மூன்று பக்கங்களிலும் உள்ள டி-ஸ்லாட்டுகள் நான்கு பக்கங்களிலும் காந்த சுவிட்ச் நிறுவலை செயல்படுத்துகின்றன. நிலையான இரட்டை-இறுதி ரப்பர் பஃபர்கள் மற்றும் எண்ணெய் இல்லாத பராமரிப்பு-இலவச செயல்பாடு ஆகியவை பொருத்தப்பட்டுள்ளன. 10- முன்னொட்டு குறைந்த தூசி சுத்தமான பதிப்பு குறைக்கடத்தி, 3C எலக்ட்ரானிக்ஸ் மற்றும் மருத்துவ பட்டறைகளின் கடுமையான தேவைகளை பூர்த்தி செய்கிறது. வழக்கமான கட்டமைப்புகளை விட சுமார் 15% இலகுவானது, இது வொர்க்பீஸ் ஜாக்கிங், ஜிக் எஜெக்ஷன், ஸ்டேஷன் இன்டெக்சிங் ஃபிளிப்பிங் மற்றும் ஷார்ட் டிஸ்டன்ஸ் ஹெவி-டூட்டி புஷிங் ஆகியவற்றிற்காக பரவலாகப் பயன்படுத்தப்படுகிறது.

SOLH TC தொடர் முக்கோண வழிகாட்டி கம்பி சிலிண்டர் என்பது SMC MGP தொடருக்கான நேரடி டிராப்-இன் மாற்றாகும். இது இரண்டு வழிகாட்டி கம்பிகள் மற்றும் ஒரு மத்திய பிஸ்டன் கம்பி ஆகியவற்றைக் கொண்ட ஒரு ஒருங்கிணைந்த மூன்று-அச்சு கட்டமைப்பை ஏற்றுக்கொள்கிறது, அதி-உயர் விறைப்புத்தன்மையைக் கொண்டுள்ளது. அதன் முறுக்கு எதிர்ப்பு மற்றும் பக்கவாட்டு சுமை திறன் வழக்கமான இரட்டை-வழிகாட்டி கம்பி சிலிண்டர்களை விட இரண்டு மடங்கு அதிகமாகும், இது திசைதிருப்பல் மற்றும் நிலைநிறுத்தம் ஆகியவற்றை திறம்பட தடுக்கிறது. கிடைக்கக்கூடிய துளை அளவுகள் இரண்டு முக்கிய வகைகளுடன் φ6 மிமீ முதல் 100 மிமீ வரை இருக்கும்: டிசிஎல் துல்லியமான பந்து தாங்கி வகையானது அதி-குறைந்த உராய்வு மற்றும் அதிக அதிர்வெண் தூக்குதல் மற்றும் துல்லியமான நிலைப்படுத்தலுக்கு மென்மையான இயக்கத்தை வழங்குகிறது; டிசிஎம் பித்தளை அலாய் ஸ்லைடிங் தாங்கி வகை, அதிக சுமைகள், தூசி நிறைந்த சூழல்கள் மற்றும் கன்வேயர் லைன் ஸ்டாப்பிங் செயல்பாடுகளுக்கு சிறந்த உடைகள் எதிர்ப்பு மற்றும் தாக்க எதிர்ப்பைக் கொண்டுள்ளது. நிலையான பக்கவாதம் 5 மிமீ முதல் 500 மிமீ வரை இருக்கும். விருப்ப கட்டமைப்புகளில் J-வகை ஸ்ட்ரோக் சரிசெய்தல் (அதிகபட்சம் 50 மிமீ அனுசரிப்பு வரம்பு) மற்றும் -T உயர் வெப்பநிலை பதிப்பு -20℃ முதல் 120℃ வரை சீராக இயங்குகிறது. நிலையான கட்டமைப்புகளில் உள்ளமைக்கப்பட்ட காந்த வளையங்கள், இரட்டை-இறுதி ரப்பர் பஃபர்கள் மற்றும் எண்ணெய் இல்லாத பராமரிப்பு-இல்லாத செயல்பாடு ஆகியவை அடங்கும். காந்த சுவிட்சுகளுக்கான பல-திசை மவுண்டிங் துளைகள் மற்றும் நான்கு பக்க ஸ்லாட்டுகள் ஒருங்கிணைக்கப்பட்டுள்ளன, அதே சமயம் மேல் மற்றும் பக்கத்திலுள்ள இரட்டை ஏர் போர்ட்கள் நெகிழ்வான குழாய் அமைப்பை செயல்படுத்துகின்றன. ஃபிளேன்ஜ் மற்றும் ஃபுட் பிராக்கெட் பாகங்கள் பல்துறை நிறுவல் நோக்குநிலைகளை ஆதரிக்கின்றன. இயக்க அழுத்தம் 0.1 MPa முதல் 1.0 MPa வரை இருக்கும். கன்வேயர் ஸ்டாப்பர் லிஃப்டிங், 3C எலக்ட்ரானிக்ஸ், பேக்கேஜிங் கேட் ஆக்சுவேஷன், ஜிக் எஜெக்ஷன் மற்றும் எக்சென்ட்ரிக் லோட் டிரைவிங்கில் கன்வேயர் ஸ்டாப்பர் லிஃப்டிங், பிசிபி ஹேண்ட்லிங் & கிரிம்பிங் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது, இந்த ஒருங்கிணைந்த ஆக்சுவேட்டர் தனி வெளிப்புற வழிகாட்டுதல் கூட்டங்களின் தேவையை நீக்குகிறது, மினியேச்சர் ஸ்டேஷனுக்கான சிறந்த நடுத்தர கடமை செயல்திறன் கொண்ட இயந்திர வடிவமைப்பை எளிதாக்குகிறது.

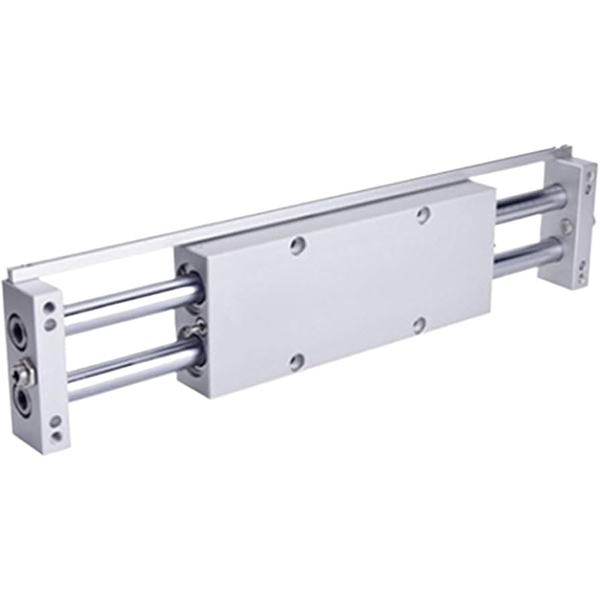

SOLH CX2 தொடர் இரட்டைக் கம்பி ஸ்லைடு சிலிண்டர் SMC CX2 நிலையான மாடல்களுக்கு மாற்றத்தக்க மாற்றாக செயல்படுகிறது. இரட்டை பிஸ்டன்கள் மற்றும் சமச்சீர் இரட்டை பிஸ்டன் தண்டுகளுடன் கட்டப்பட்டுள்ளது, இது ஒரே துளை அளவு மற்றும் உயர்ந்த ஒருங்கிணைந்த விறைப்புத்தன்மை கொண்ட ஒற்றை-தடி சிலிண்டர்களுடன் ஒப்பிடும்போது இரட்டை உந்துதல் வெளியீட்டை வழங்குகிறது. கிடைக்கக்கூடிய துளை அளவுகள் φ10, 15, 25 மிமீ வரை 25 மிமீ முதல் 200 மிமீ வரை நிலையான பக்கவாதம் கொண்டவை. நிலையான பதிப்பு ஸ்லைடு தாங்கி வழிகாட்டுதலை ஏற்றுக்கொள்கிறது; மேம்படுத்தப்பட்ட CXWM (ஸ்லைடு பேரிங் + ஹைட்ராலிக் பஃபர்) மற்றும் CXWL (பால் தாங்கி + ஹைட்ராலிக் பஃபர்) ஆகியவை அதிவேக அடிக்கடி தாக்கப் பயன்பாடுகளுக்குத் தனிப்பயனாக்கப்படுகின்றன. சமச்சீர் இரட்டைக் கம்பிகள், φ25 துளைக்கு ±0.02° வரை அதிகபட்ச துல்லியத்துடன், பக்கவாட்டு மற்றும் விசித்திரமான சுமைகளுக்கு எதிராக சிறந்த எதிர்ப்பைக் கொண்ட உள்ளார்ந்த இயந்திர சுழற்சி எதிர்ப்பு செயல்திறனை வழங்குகிறது. குறைந்த சுயவிவர மெலிந்த உடல் இரண்டு அசெம்பிளி படிவங்களை ஆதரிக்கிறது: நகரும் இறுதித் தட்டு அல்லது ஸ்லைடிங் சிலிண்டர் உடலுடன் நிலையான இறுதித் தட்டு. நான்கு பக்க மவுண்டிங் துளைகள் மற்றும் மூன்று-திசை ஏர் போர்ட்கள் குறுகிய வரையறுக்கப்பட்ட இடங்களில் நெகிழ்வான நிறுவல் மற்றும் குழாய்களை செயல்படுத்துகின்றன. நிலையான இரட்டை-இறுதி ரப்பர் பஃபர்கள் மற்றும் எண்ணெய் இல்லாத பராமரிப்பு-இலவச செயல்பாடு ஆகியவை பொருத்தப்பட்டுள்ளன; விருப்பமான N அல்லாத காந்த பதிப்பு காந்த-உணர்திறன் சந்தர்ப்பங்களில் காந்த குறுக்கீட்டை நீக்குகிறது. 3C & செமிகண்டக்டர் தொழில்களுக்கான துல்லியமான பணியிட பரிமாற்றம், ஜிக் புஷிங் & லிஃப்டிங், கச்சிதமான உபகரணங்களுக்குள் அடர்த்தியான சிலிண்டர் தளவமைப்பு, உணவு, மருத்துவம் மற்றும் சுத்தமான பட்டறைகளுக்கான நடுத்தர சுமை பரிமாற்றம் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது.

SOLH CXSJ என்பது கிளாசிக் CXS ட்வின் சிலிண்டர்களின் மேம்படுத்தப்பட்ட அல்ட்ரா-காம்பாக்ட் மறு செய்கையாகும், அசல் SMC CXS தொடருடன் மாற்றிக் கொள்ளலாம். ஒருங்கிணைந்த இரட்டை பிஸ்டன்கள் மற்றும் இரட்டை வழிகாட்டி கம்பிகளுடன் கட்டப்பட்டுள்ளது, இது ±0.1° நிலையான சுழற்சி எதிர்ப்பு துல்லியத்துடன் ஒரே துளை அளவில் இரட்டிப்பு உந்துதலை வழங்குகிறது. அதன் ஒட்டுமொத்த பரிமாணங்கள் குறைந்த எடையுடன் 10%~20% சுருக்கப்பட்டு, மிகக் குறுகிய உள் உபகரண அமைப்பிற்கு ஏற்ப உருவாக்கப்பட்டன. நான்கு துணை மாதிரிகள் கிடைக்கின்றன: ஸ்லைடு தாங்கி கொண்ட CXSJM குறைந்த வேக பொது நிலைப்படுத்தலுக்கான சிறந்த உடைகள் எதிர்ப்பு மற்றும் தூசி-தடுப்பு செயல்திறன் கொண்டுள்ளது; CXSJL பந்து தாங்கும் வகையானது அதி-குறைந்த உராய்வு மற்றும் மென்மையான இயக்கம் மற்றும் அதிவேக அதிவேக பிக்-அண்ட்-பிளேஸ் அதிகபட்ச வேகம் 800 மிமீ/வி. CXSJWM/CXSJWL டபுள் ட்ரூ ராட் டிசைன்கள், இருதரப்பு ஒத்திசைவான லிஃப்டிங் மற்றும் சென்ட்ரிங் பொசிஷனிங்கிற்காக இரு முனைகளிலும் பணிப்பகுதி நிறுவலை செயல்படுத்துகிறது. φ6 மற்றும் φ10 துளைகள் அச்சு மற்றும் பக்க போர்டிங்கை ஆதரிக்கின்றன, மற்ற அளவுகள் பக்க குழாய்களை மட்டுமே பயன்படுத்துகின்றன. மீளக்கூடிய காந்த சுவிட்ச் அடைப்புக்குறி 4-திசை குறுக்கீடு இல்லாத அசெம்பிளி மற்றும் சமச்சீர் இடது-வலது நிறுவலை ஆதரிக்கிறது. இரட்டை-இறுதி ரப்பர் பஃபர்கள் தரநிலையாக வருகின்றன; பின்னொட்டு Z என்பது நிலை உணரிகளுக்கான உள்ளமைக்கப்பட்ட காந்த வளையங்களைக் குறிக்கிறது, மேலும் காந்தம் அல்லாத பதிப்புகள் காந்த எதிர்ப்பு-குறுக்கீடு காட்சிகளுக்குக் கிடைக்கின்றன. விருப்ப நீட்டிப்பு பூட்டு P மற்றும் ரிட்ராக்ஷன் லாக் R ஆகியவை ஆக்சுவேட்டரை நியமிக்கப்பட்ட நிலைகளில் சீராக வைத்திருக்க முடியும். இது 3C மற்றும் பொது உற்பத்திக் கோடுகளுக்கான காம்பாக்ட் ஆட்டோமேஷன் கருவிகளுக்குள் பிக்-அண்ட்-பிளேஸ், லைட் பிரஸ்சிங் மற்றும் லைட் லோட்களின் கீழ் துல்லியமாக கட்டுப்படுத்தும் நிலைப்படுத்தலுக்கு பரவலாகப் பயன்படுத்தப்படுகிறது.
