நியூமேடிக் கூறுகள் தொடர்

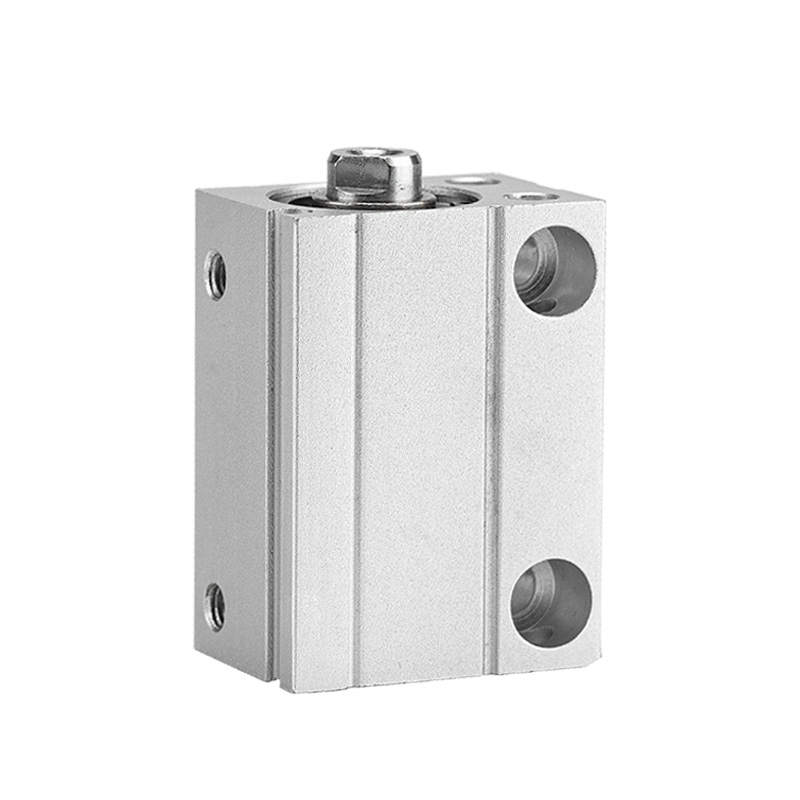

SOLH CDUJB அல்ட்ரா-காம்பாக்ட் இலவச மவுண்ட் சிலிண்டர் வரையறுக்கப்பட்ட நிறுவல் இடத்துடன் கூடிய உபகரணங்களுக்காக உருவாக்கப்பட்டது. வழக்கமான CU தொடர்களுடன் ஒப்பிடும்போது, ​​அதன் நீளம் 64% குறைக்கப்பட்டது மற்றும் தொகுதி வெட்டு 70% ஆகும். சதுர கச்சிதமான உடல் கூடுதல் அடைப்புக்குறிகள் இல்லாமல் பல மேற்பரப்பு நேரடி ஏற்றத்தை ஆதரிக்கிறது. தயாரிப்பு வரிசையில் காந்தம் அல்லாத CUJB, காந்தம் பொருத்தப்பட்ட CDUJB மற்றும் காப்பர் இல்லாத சுத்தமான அறை CDUJS ஆகியவை அடங்கும். துளை அளவுகள் φ4~20மிமீ வரம்பில், இரட்டை நடிப்பு மற்றும் ஒற்றை நடிப்பு ஸ்பிரிங் ரிட்டர்ன் வகைகளில் விருப்ப ரப்பர் குஷனுடன் கிடைக்கும். காந்தமாக்கப்பட்ட மாதிரிகள், குறுகிய ஸ்ட்ரோக் துல்லியமான இயக்கத்திற்கான மினியேச்சர் காந்த சுவிட்சுகளுடன் பொருந்துகின்றன மற்றும் எண்ணெய் இல்லாத செயல்பாட்டை ஆதரிக்கின்றன. 3C எலக்ட்ரானிக்ஸ், செமிகண்டக்டர் வேஃபர் பொசிஷனிங் மற்றும் மெடிக்கல் கிளீன் ஆட்டோமேஷன் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது. அடர்த்தியாக அமைக்கப்பட்ட சிலிண்டர்களுக்கு காந்த கவசம் தட்டுகள் விருப்பமானவை.

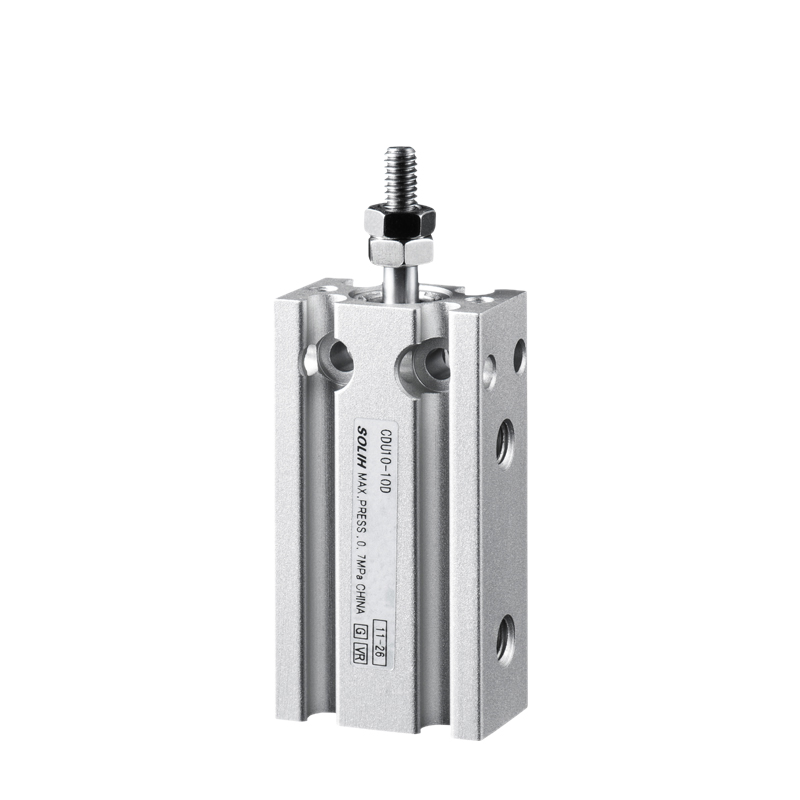

SOLH CU/CDU செவ்வக ஃப்ரீ மவுண்ட் சிலிண்டர் பல மேற்பரப்பு மவுண்டிங் துளைகளுடன் கூடிய மிக மெல்லிய பிளாக் அமைப்பைக் கொண்டுள்ளது, சாதன இடத்தை சேமிக்க அடைப்புக்குறிகள் இல்லாமல் பல கோண நேரடி நிறுவலை செயல்படுத்துகிறது. முழுமையான மாறுபாடுகளில் காந்தம் அல்லாத CU, காந்தம் பொருத்தப்பட்ட CDU, CDUK அல்லாத சுழலும் கம்பி மற்றும் CDUW இரட்டை வழிகாட்டப்பட்ட கம்பி மாதிரிகள் ஆகியவை அடங்கும். துளை அளவுகள் φ6~32 மிமீ, ஒற்றை/இரட்டை நடிப்பு வகைகளில், தொடர்ந்து எண்ணெய் இல்லாத செயல்பாட்டிற்காக இரு முனைகளிலும் நிலையான ரப்பர் பஃபர்களுடன் கிடைக்கும். CDU தொடர் நிலை கண்டறிதலுக்கான CMSH மற்றும் DMSH காந்த சுவிட்சுகளுடன் இணக்கமானது மற்றும் பகுதியளவு சுமைகளைத் தாங்கும். 3C & செமிகண்டக்டர் ஜிக்ஸ், ஆட்டோமேஷன் ஸ்டாப்பர்கள், லைட் கிளாம்பிங் பொசிஷனிங் மற்றும் சிறிய ப்ரெஸ்-ஃபிட் மெக்கானிசஸ் ஆகியவற்றில் கச்சிதமான தானியங்கி உபகரணங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது.

SOLH MK ஆறு-மேற்பரப்பு மவுண்ட் காம்பாக்ட் சிலிண்டர் MD சிலிண்டரிலிருந்து உள்ளமைக்கப்பட்ட எதிர்ப்பு சுழற்சி பொறிமுறையுடன் மேம்படுத்தப்பட்டது. பிஸ்டன் ராட் ஆண்டி-ட்விஸ்ட் துல்லியம் ≤±0.5° ஐ அடைகிறது, இது Airtac MD மற்றும் SMC CQS தொடர்களுடன் நேரடியாக மாறக்கூடியது. சதுர மெல்லிய உடல் ஆறு பக்கங்களிலும் அடைப்புக்குறி இல்லாத நிறுவலை அனுமதிக்கிறது மற்றும் பல சிலிண்டர்களின் சிறிய இணையான அமைப்பை எளிதாக்குகிறது. வகைகளில் இரட்டை நடிப்பு MK, சிங்கிள் ஆக்டிங் MSK/MTK, MKD டபுள் ராட் மற்றும் MKJ அனுசரிப்பு ஸ்ட்ரோக் மாதிரிகள் ஆகியவை அடங்கும். ரப்பர் எண்ட் பஃபர்கள் மற்றும் எண்ணெய் இல்லாத திறனுடன் உள்ளமைக்கப்பட்ட காந்த வளையம் விருப்பமானது. துளை அளவுகள் φ6~32 மிமீ, 3C துல்லியமான கருவி மற்றும் குறுகிய-ஸ்ட்ரோக் கிளாம்பிங் பொசிஷனிங் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது, இது வரையறுக்கப்பட்ட இடத்தில் நிலையான பணிப்பகுதி கோணம் தேவைப்படுகிறது.

SOLH CQS கச்சிதமான மெல்லிய சிலிண்டர் SMC CQS தொடருடன் பரிமாணமாக மாறக்கூடியது மற்றும் CQ2 தொடரிலிருந்து மேம்படுத்தப்பட்டது. ஸ்கொயர் அல்ட்ரா-ஸ்லிம் பாடி, வரையறுக்கப்பட்ட இடத்தில் அதிக துல்லியமான ஷார்ட்-ஸ்ட்ரோக் பணிகளுக்கு குறுகிய ஒட்டுமொத்த நீளத்தைக் கொண்டுள்ளது. மாறுபாடுகளில் நிலையான ஒற்றை கம்பி, CQSW இரட்டை கம்பி, CQSK அல்லாத சுழலும் கம்பி மற்றும் XB24 நீண்ட ஆயுள் மாதிரி ஆகியவை அடங்கும். உள்ளமைக்கப்பட்ட காந்தத்துடன் கூடிய CDQS காந்த சுவிட்சுகளின் பல பக்க மவுண்டிங்கை ஆதரிக்கிறது. இரண்டு முனைகளிலும் நிலையான ரப்பர் பஃபர்களுடன் ஜோடியாக, 5 மில்லியன் சுழற்சிகள் வரை ஆயில் இல்லாத செயல்பாடு மற்றும் சேவை வாழ்க்கைக்கு குறைந்த உராய்வு எண்ணெய்-சேமிப்பு முத்திரை பொருத்தப்பட்டுள்ளது. துளை அளவுகள் φ12 ~ 25 மிமீ, செமிகண்டக்டர் மற்றும் 3C எலக்ட்ரானிக்ஸ் உபகரணங்களின் துல்லியமான பொருத்துதல்களில் தள்ளுவதற்கும், இறுக்குவதற்கும் மற்றும் பொருத்துவதற்கும் பரவலாகப் பயன்படுத்தப்படுகிறது.

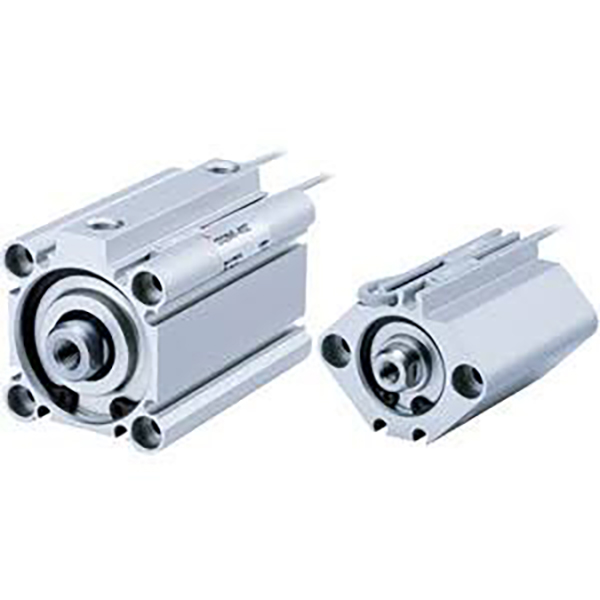

SOLH CQ2 சதுர சிறிய மெல்லிய சிலிண்டர் SMC CQ2 தொடருடன் முழுமையாக மாறக்கூடியது. நிறுவல் இடத்தைச் சேமிக்க வழக்கமான டை ராட் சிலிண்டர்களுடன் ஒப்பிடும்போது அதன் அல்ட்ரா-குறுகிய சதுர உடல் நீளத்தை 50% குறைக்கிறது. இது φ4~200mm முழு துளை வரம்பை ஏராளமான மாறுபாடுகளுடன் உள்ளடக்கியது: ஒற்றை கம்பி, CQ2W இரட்டை கம்பி, CQ2K சுழற்றாத பிஸ்டன் கம்பி, விருப்பமான காற்று குஷன் மற்றும் அல்ட்ரா-ஷார்ட் ஸ்ட்ரோக் பதிப்பு. உள்ளமைக்கப்பட்ட காந்தத்துடன் கூடிய CDQ2 மாதிரிகள், நீட்டிய சென்சார்கள் இல்லாமல் பல பக்க காந்த சுவிட்ச் மவுண்டிங்கை ஆதரிக்கின்றன. நிலையான ரப்பர் பம்ப்பர்கள் பொருத்தப்பட்டுள்ளன, மேலும் அதிவேக செயல்பாட்டிற்கு காற்று குஷன் விருப்பமானது. எலக்ட்ரானிக்ஸ், ஆட்டோமோட்டிவ் மற்றும் பேக்கேஜிங் ஆட்டோமேஷன் ஆகியவற்றில் 5 மில்லியன் சுழற்சிகள் வரையிலான சேவை வாழ்க்கையுடன் ஆயில்-ரிசர்வ் செய்யப்பட்ட குறைந்த உராய்வு முத்திரையைப் பயன்படுத்துகிறது.

SOLH SDA ஸ்கொயர் அல்ட்ரா-தின் காம்பாக்ட் சிலிண்டர் ஒரு சிக்கனமான காம்பாக்ட் நியூமேடிக் ஆக்சுவேட்டர் ஆகும். அதன் உடல் நீளம் நிலையான டை ராட் சிலிண்டர்களில் 1/2~1/3 மட்டுமே மற்றும் இடத்தை சேமிக்க உட்பொதிக்கப்பட்ட நிறுவலை ஆதரிக்கிறது. பெருகிவரும் பரிமாணங்கள் Airtac ACQ மற்றும் SMC CQ2 தொடர்களுடன் ஒன்றுக்கொன்று மாறக்கூடியவை. இது விரிவான மாறுபாடுகளை வழங்குகிறது: இரட்டை நடிப்பு, SSA/STA சிங்கிள் ஸ்பிரிங் ரிட்டர்ன், SDAD ட்வின் ராட், SDAJ அனுசரிப்பு ஸ்ட்ரோக் மற்றும் SDAS காந்தம் பொருத்தப்பட்ட மாதிரிகள். இரு முனைகளிலும் உள்ளமைக்கப்பட்ட ரப்பர் பம்ப்பர்கள் அதிர்ச்சியை உறிஞ்சி சத்தத்தைக் குறைக்கின்றன. கிரீஸ்-சேமிக்கப்பட்ட குறைந்த உராய்வு முத்திரை நீண்ட கால எண்ணெய் இல்லாத செயல்பாட்டை செயல்படுத்துகிறது. துளை அளவுகள் φ12~100mm, குறுகிய ஸ்ட்ரோக் புஷிங், கிளாம்பிங் மற்றும் பொசிஷனிங் ஆகியவற்றிற்கு ஏற்றது, 3C ஆட்டோமேஷன், பேக்கேஜிங் இயந்திரங்கள் மற்றும் சாதனங்கள் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது.

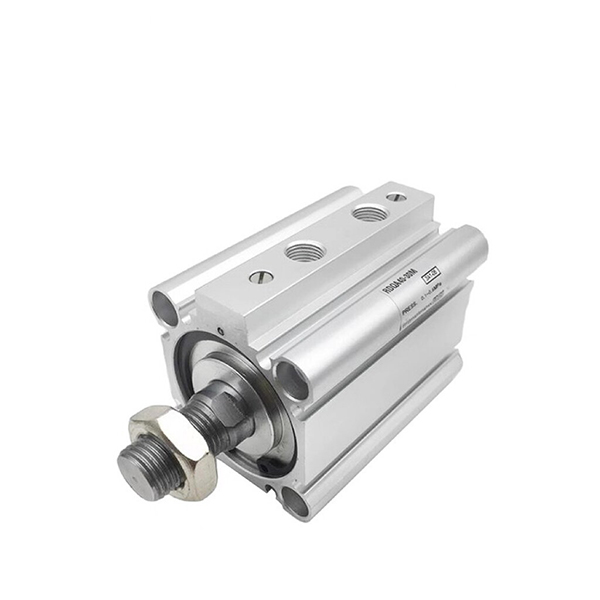

SOLH RQ மெல்லிய சிலிண்டர் SMC RQ/RDQ தொடருடன் மாறக்கூடியது. இது CQ2 ரப்பர் பஃபரின் 3 மடங்கு ஆற்றல் உறிஞ்சுதல் திறன் மற்றும் 50% குறைந்த இயக்க இரைச்சலுடன் புதுமையான ரிங்லெஸ் உள்ளமைக்கப்பட்ட காற்று குஷன் அமைப்பை ஏற்றுக்கொள்கிறது. அல்ட்ரா-ஸ்லிம் சதுர பீப்பாய் வழக்கமான காற்று குஷன் மெல்லிய சிலிண்டர்களை விட 20% குறைவாக உள்ளது, மேலும் மவுண்டிங் பரிமாணங்கள் நேரடி மேம்படுத்தல் மாற்றத்திற்காக CQ2 மற்றும் CQS உடன் பொருந்துகின்றன. மாறுபாடுகள் காந்தம் அல்லாத RQ, காந்தம் பொருத்தப்பட்ட RDQ மற்றும் செங்குத்து சுமை எதிர்ப்பு துளிக்கான பூட்டக்கூடிய RLQ ஆகியவற்றை உள்ளடக்கியது. 50~500mm/s இல் தொடர்ச்சியான அதிவேக பரிமாற்றத்திற்கு ஏற்றது. துளை அளவுகள் φ20~100mm மற்றும் எண்ணெய் இல்லாத செயல்பாட்டை ஆதரிக்கிறது. உயர்-சுழற்சி ஆட்டோமேஷன் ஏற்றுதல் / இறக்குதல், துல்லியமான கிளாம்பிங் மற்றும் குறைந்த தாக்கம் மற்றும் குறைந்த சத்தம் தேவைப்படும் பொருத்துதல் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது.

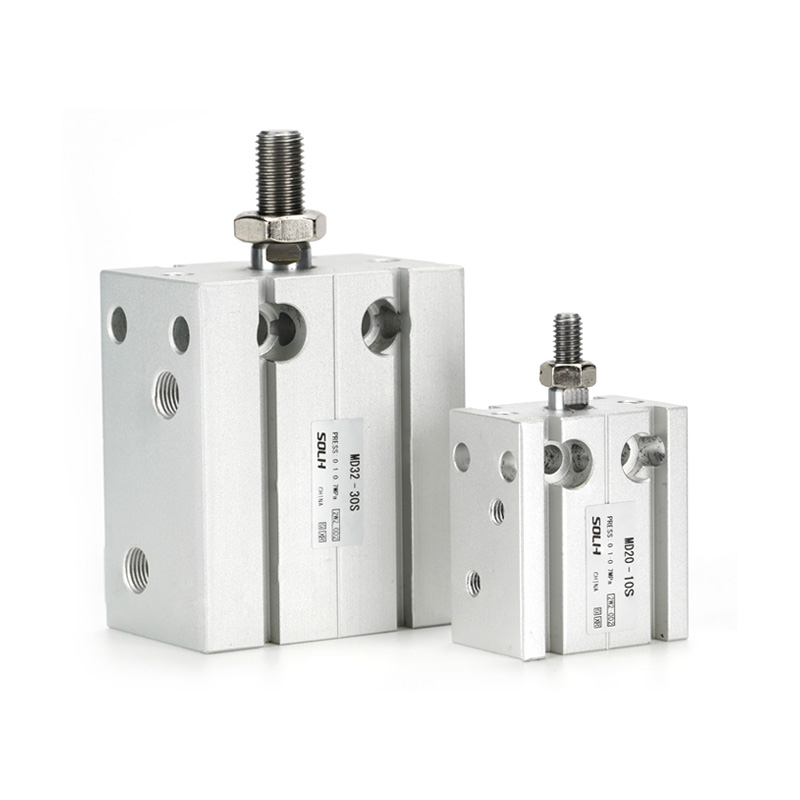

SOLH MD மல்டி-பொசிஷன் ஃப்ரீ-மவுண்ட் காம்பாக்ட் சிலிண்டர், எந்த கோணத்திலும் அடைப்புக்குறி இல்லாத நிறுவலுக்காக பிளாக் பாடியின் ஆறு பக்கங்களிலும் தட்டப்பட்ட மவுண்டிங் துளைகளுடன் பொருத்தப்பட்டுள்ளது, குறுகிய, அதிக அடர்த்தி கொண்ட உபகரண அமைப்பைப் பொருத்துவதற்கு நிலையான சுற்று சிலிண்டர்களை விட 30%~50% மெல்லியதாக இருக்கும். ஐந்து துணை மாதிரிகள் அனைத்து வேலை முறைகளையும் உள்ளடக்கியது: நிலையான ஒற்றை-தடி இரட்டை நடிப்பு MD, ஒற்றை-தடி ஒற்றை நடிப்பு MSD (ஸ்பிரிங் நீட்டிப்பு) / MTD (ஸ்பிரிங் ரிட்ராக்ட்), ஆண்டி-டார்ஷன் டபுள்-ராட் MDD, மற்றும் ஸ்ட்ரோக்-அட்ஜஸ்டபிள் டபுள்-ராட் MDJ. துளை அளவுகள் 6 முதல் 32 மிமீ வரை நிலையான பக்கவாதம் 5~60 மிமீ வரை இருக்கும். ஒவ்வொரு அலகும் உள்ளமைக்கப்பட்ட முன் ரப்பர் பஃபர் மற்றும் காந்த உணரிகளுக்கான இரட்டை பக்க ஸ்லாட்டுகளுடன் வருகிறது; பின்னொட்டு-S என்பது CMSH/DMSH ரீட் சுவிட்சுகளுடன் இணக்கமான ஒருங்கிணைந்த நிரந்தர காந்தத்தைக் குறிக்கிறது. பிஸ்டன் கம்பியானது எண்ணெய் இல்லாத மென்மையான செயல்பாட்டிற்காக ஒருங்கிணைந்த சுய-மசகு புஷிங்கை ஏற்றுக்கொள்கிறது. டபுள்-ராட் மாறுபாடுகள் ஆஃப்செட் சுமைகளிலிருந்து பக்கவாட்டு விலகலை நீக்குகிறது, அதே நேரத்தில் MDJ நெகிழ்வான ஸ்ட்ரோக் ஃபைன்-ட்யூனிங்கிற்கான பின்புற சரிசெய்தல் திருகு கொண்டுள்ளது. 3C, செமிகண்டக்டர் மற்றும் பொது சிறிய ஆட்டோமேஷன் இயந்திரங்களில் லைட்-டூட்டி கிளாம்பிங், எஜெக்டிங், கிரிம்பிங் மற்றும் மினியேச்சர் ஜிக்ஸின் துல்லியமான நிலைப்படுத்தலுக்கு பரவலாகப் பயன்படுத்தப்படுகிறது.

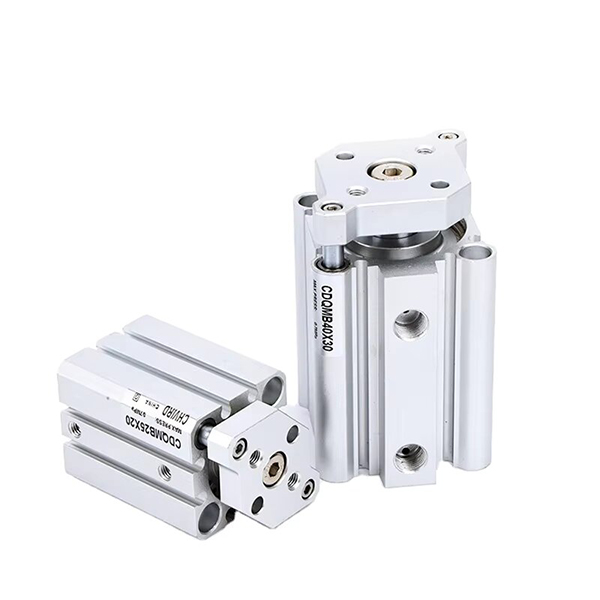

SOLH CQM உயர்-விறைப்பு வழிகாட்டி மெல்லிய சிலிண்டர் SMC CQM/CDQM உடன் மாற்றக்கூடியது. ஒருங்கிணைந்த இணையான இரட்டை வழிகாட்டி கம்பிகளுடன் CQ2 மெல்லிய சிலிண்டர் அமைப்பில் கட்டப்பட்டுள்ளது, இது CQ2 இன் அதே உடல் நீளத்தை பராமரிக்கிறது மற்றும் வெளிப்புற வழிகாட்டிகளின் தேவையை நீக்குகிறது. அதன் பக்கவாட்டு சுமை எதிர்ப்பு நிலையான CQ2 சிலிண்டர்களை விட 2~4 மடங்கு அதிகமாக உள்ளது, பிஸ்டன் ராட் சுழற்சி சகிப்புத்தன்மை ≤± 0.2 °. மாறுபாடுகளில் காந்தம் அல்லாத CQM, காந்தம் பொருத்தப்பட்ட CDQM மற்றும் CQM-XB24 நீண்ட சேவை வாழ்க்கை மாதிரி ஆகியவை அடங்கும். இரு முனைகளிலும் ரப்பர் பம்ப்பர்கள் பொருத்தப்பட்டு எண்ணெய் இல்லாத செயல்பாட்டை ஆதரிக்கிறது. துளை அளவுகள் φ12~100mm, CQ2/CQS உடன் இணக்கமான மவுண்டிங் பரிமாணங்கள். எலக்ட்ரானிக்ஸ் அசெம்பிளி ஆட்டோமேஷனில் ஆஃப்செட் லோடுடன் ஷார்ட்-ஸ்ட்ரோக் துல்லிய புஷிங் மற்றும் ஃபிக்சர் கிளாம்பிங்கிற்கு ஏற்றது.
